Kabelschoentjes
!
!

Krimp- en Striptang Kabelschoentjes

w.77289
!


4 in 1 Krimptang geschikt voor o.a.
rode, blauwe en gele kabelschoenen,

Deze multifunctionele tang kan:
Krimpen,
Strippen,
Schroefdraad knippen,
Kabels knippen.

Specificatie:
• Krimpen geïsoleerd:
               Rood, Blauw en Geel
• Krimpen niet-geïsoleerd:
               1.5 / 2.5 / 4-6mm²
• Strippen: 0.75 ... 6mm²
• Kabels Knippen
• Schroefdraad Knippen: M2.6 ... M5
• Gewicht: 530gr
• Lengte: 220mm

Professionele Krimptang voor Geïsoleerde Kabelschoentjes

** Aanbieding **
m.nb-336
!


Geisoleerde zware Krimp Tang met ratel en instelbare dwangsluiting.
Geschikt voor de rode, blauwe en gele kabelschoenen.Aanrader -----  Prijs / Kwaliteit verhouding  Zeer Goed

Kabelschoentjes tang is met release functie.

Specificatie:
Voor geïsoleerde Kabelshoenen en Aansluitstekkers
• Krimpen:
  Rood   0.5-1mm²,    AWG 20-18
  Blauw  1.5-2.5mm², AWG 16-14
  Geel     4-6mm²,      AWG 12-10
• Gewicht: 260gr
• Lengte: 230mm

Knipex Professionele Krimptang voor Geïsoleerde Kabelschoentjes

kp-975236sb
!


Voor het krimpen van Rode, Blauwe en Gele Kabelschoentjes.
Constant hoge krimpkwaliteit door precisieprofielen en dwangsluiting (ontgrendelbaar).
De Krimpdruk is in de fabriek nauwkeurig ingesteld (gekalibreerd).
Hoge krachtversterking door hefboom overbrenging voor moeiteloos werken. Makkelijk te hanteren dankzij de gunstige stand van de grepen, het lage gewicht, de korte vorm en de ergonomisch gevormde handgrepen.

Specificatie:
Voor geïsoleerde Kabelshoenen en Aansluitstekkers
• Krimpen:
  Rood   0.5-1mm²,    AWG 20-18
  Blauw  1.5-2.5mm², AWG 16-14
  Geel    4-6mm²,      AWG 12-10
• Gewicht: 537gr
• Lengte: 220mm

.........................................................................................................................................................

!

Krimptang voor Niet-Geïsoleerde Connectoren

m.ht-202b
!


Stevige Krimp Tang,

Geschikt voor o.a.
- Niet-geisoleerde kabelschoenen
- Niet-geisoleerde koppelbubussen met
  een ronde ingang
- Pin en Socket connectors

Krimpt draad en mantel gedeelte in één keer.



Specificatie:

- niet-geïsoleerde connectoren:
   0.34 - 2.5 mm², (AWG 22 - AWG 14)
- niet-geïsoleerde terminals:
   0.34 - 6 mm², (AWG 2 - AWG 10)
- pinnen en stekkers voor computer:
   D-sub 0.08 - 0.14 mm², (AWG 28-AWG 26)•
- gevorkte telefoonkabelschoenen:
   0.14 - 0.34 mm², (AWG 26 - AWG 22)

• Gewicht: 210gr
• Lengte: 180mm

Professionele Krimptang voor Niet-Geïsoleerde Kabelschoentjes

m.ht-236c
!


Professionele extra zware Krimp Tang
met ratel en instelbare dwangsluiting.

Geschikt voor NIET-Geïsoleerde Kabelschoentjes.

Krimpt draad en mantelgedeelte in één keer.
Specificatie:
Voor NIET-geïsoleerde Kabelschoenen
• Krimpen:
    AWG 20-18,  0.5-1mm²,
    AWG 16-14,  1.5-2.5mm²
    AWG 12-10,  4-6mm²
• Gewicht: 530g
• Lengte: 220mm

.........................................................................................................................................................

!

Professionele Krimptang voor Verwisselbare Inzetstukjes

m.nb-crimp01h
!


Professionele Krimptang met Ratel geschikt voor onderstaande
bekken (inzetstukjes).
Geschikt voor m.nb-jcrimp01 t/m 20
logo

Specificatie:
• Ratel mechaniek, tang gaat pas open na geheel aandrukken
• Palletje voor tussentijds openen

• Lengte 220mm
• Gewicht 445g
• Gezwart staal met geïsoleerde handvaten

Inzetstukje voor Geïsoleerde Kabelschoentjes

m.nb-jcrimp01
!


Inzetstukje voor Geïsoleerde Kabelschoentjes.

Geschikt voor bovenstaande krimptang
m.nb-crimp01h

logoSpecificatie:
• Voor Geïsoleerde Kabelschoentjes
   Rood, Blauw en Geel
• Kern: 0.5mm2......6.0mm2 (AWG 20...10)

• Staal, Gewicht 65g

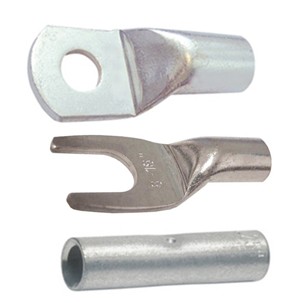

Inzetstukje voor Niet-Geïsoleerde Kabelschoentjes met Ronde opening

m.nb-jcrimp02
!


Inzetstukje voor o.a. Niet-geisoleerde kabelschoenen, koppelbussen etc. met een ronde ingang,

Geschikt voor bovenstaande krimptang
m.nb-crimp01h.

logoSpecificatie:
• Voor On-geïsoleerde
   Kabelogen, Vorkstekkers en
   Koppelbussen met een ronde ingang,
• Kern: 1.5 - 2.5 - 6 - 10mm2  (AWG 16..7)

• Staal, Gewicht 65g

Inzetstukje voor Niet-geïsoleerde Kabelschoentjes

m.nb-jcrimp03
!


Inzetstukje voor Niet-geïsoleerde Kabelschoentjes en Connector pennen.

Geschikt voor bovenstaande krimptang
m.nb-crimp01h.

Krimpt draad en mantelgedeelte in één keer.

logoSpecificatie:
• Voor Niet-geïsoleerde Kabelschoentjes
• Kern:      0.5...1mm2   (AWG 20...18)
              1.5...2.5mm2   (AWG 16...14)
                    4...6mm2   (AWG 12...10)

• Staal, Gewicht 65g

Inzetstukje voor Niet-geïsoleerde Connectorpennen

m.nb-jcrimp08
!


Inzetstukje voor Niet-geïsoleerde
Connector pennen (Mate-N-Lock)

Geschikt voor bovenstaande krimptang
m.nb-crimp01h.

Krimpt draad en mantelgedeelte in één keer.
logoSpecificatie:
• Voor Niet-geïsoleerde Connectorpennen
• Kern:      0.5mm2    (AWG 20)
                 2.5mm2    (AWG 14)
              8...10mm2   (AWG 8...7)
• Staal, Gewicht 65g

Inzetstukje voor Niet-geïsoleerde Connectorpennen

m.nb-jcrimp09
!


Inzetstukje voor Niet-geïsoleerde
Connector pennen (Mate-N-Lock).

Geschikt voor bovenstaande krimptang
m.nb-crimp01h.

Krimpt draad en mantelgedeelte in één keer.
logoSpecificatie:
• Voor Niet-geïsoleerde Connectorpennen
• Kern:   0.1....0.25mm2     (AWG 26...24)
              0.25...0.5mm2    (AWG 24...20)
                0.5...1.0mm2    (AWG 20...18)
• Staal, Gewicht 65g

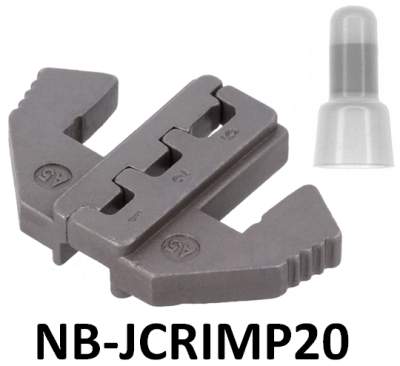

Inzetstukje voor Eindverbinders

m.nb-jcrimp20
!


Inzetstukje voor Eindverbinders

Geschikt voor bovenstaande krimptang
m.nb-crimp01h

logoSpecificatie:
• Voor Geïsoleerde Eindverbinders
• Kern::     0.5 ... 1.5mm2    (AWG 20...16)
                 1.5 ... 2.5mm2    (AWG 16...14)
                       4 ... 6mm2    (AWG 12...10)
• Staal, Gewicht 65g

.........................................................................................................................................................

!

AWG-Tabel

!



De AWG-code wordt met name in de elektrotechniek
om de dikte van elektrische geleiders en de toebehoren daarvan,
zoals adereindhulzen, kabelschoenen en -klemmen, aan te duiden.



AWG  -  mm²    -  mm (diameter)

     1   -  42.4     -   7.4
     2   -  33.6     -   6.5
     3   -  26.7     -   5.8
     4   -  21.2     -   5.2
     5   -  16.8     -   4.6
     6   -  13.3     -   4.1
     7   -  10.6     -   3.7
     8   -    8.4     -   3.3
     9   -    6.6     -   2.9
   10   -    5.3     -   2.6
   11   -    4.2     -   2.3
   12   -    3.3     -   2.1
   13   -    2.6     -   1.8
   14   -    2.1     -   1.6
   15   -    1.7     -   1.45
   16   -    1.3     -   1.3
   17   -     1       -   1.15
   18   -     0.82  -   1
   19   -     0.65  -   0.9
   20   -     0.52  -   0.8
   21   -     0.41  -   0.72
   22   -     0.33  -   0.65
   23   -     0.26  -   0.57
   24   -     0.21  -   0.51
   25   -     0.16  -   0.45
   26   -     0.13  -   0.41
   27   -     0.10  -   0.36
   28   -     0.08  -   0.32
   29   -     0.06  -   0.29
   30   -     0.05  -   0.26

.........................................................................................................................................................

!
