Adereindhuls
!
!

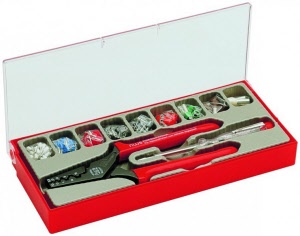

Assortiment Adereindhulzen + Krimptang

e.755465
!


Adereindhulzen Assortiment
bestaande uit:
- Krimptang (DIN 46228)
- Adereindhulzen van 0,5 tot 16mm²
- Spanningszoeker (schroevendraaier)
- Handige kunststof opbergbox
Made in Germany by Solingen

Specificatie:
• Krimpang gesmeed uit hoogwaardig gereedschaps-staal
• Olie gehard, Titanium finish
• Voor geïsoleerde en on-geïsoleerde adereind hulzen
• DIN 0.5 / 0.75 / 1 / 1.5 / 2.5 / 4 / 6 / 10 / 16mm²
• 190
mm Lang
• Meegeleverd ±150 Geïsoleerde adereindhulzen
   0,5 tot 16mm²
•  Met Spanningszoeker (schroevendraaier) 110-250 Volt.

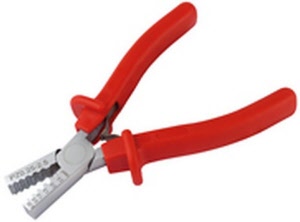

Adereindhuls Tang, 0.25 - 2.5mm²

b.207163
!


Voor het krimpen van adereindhulzen
DIN 46228,
0.25 tot 2.5mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.

Specificatie:
• DIN 0.25 / 0.5 / 1 / 1.5 / 2 / 2.5mm²
• Gewicht: 166gr
• Lengte: 145mm
Voor geïsoleerde en on-geïsoleerde adereind-hulzen

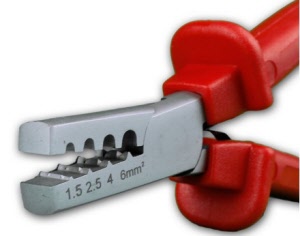

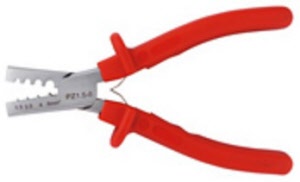

Adereindhuls Tang, 1.5 - 6mm²

b.207164
!


Voor het krimpen van adereindhulzen
DIN 46228,
1.5 tot 6mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.

Specificatie:
• DIN 1.5 / 2.5 / 4 / 6mm²
• Gewicht: 166gr
• Lengte: 145mm
Voor geïsoleerde en on-geïsoleerde adereind-hulzen

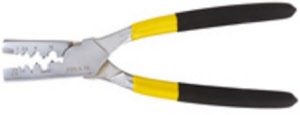

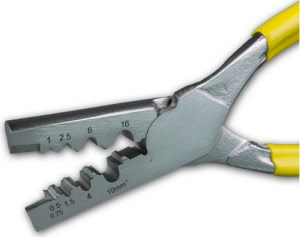

Adereindhuls Tang, 0.5 - 16mm²

b.207165
!


Voor het krimpen van adereindhulzen
DIN 46228,
0.5 tot 16mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.

Specificatie:
• DIN 0.5 / 0.75 / 1 / 1.5 / 2.5 / 4 /
          6 / 10mm²

• Gewicht: 290gr
• Lengte: 220mm
Voor geïsoleerde en on-geïsoleerde adereind-hulzen

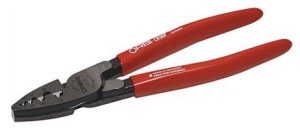

Adereindhuls Tang, 0.25 - 16mm², Orbis

e.755515
!


Voor het krimpen van adereindhulzen
DIN 46228,
0.25 tot 16mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.


Specificatie:
Gesmeed uit hoogwaardig gereedschaps-staal
• DIN 0.5 / 0.75 / 1.5 / 2.5 / 4 / 6 / 10 / 16mm²

• Gewicht: 240gr
• Lengte: 145mm
Voor geïsoleerde en on-geïsoleerde adereind-hulzen

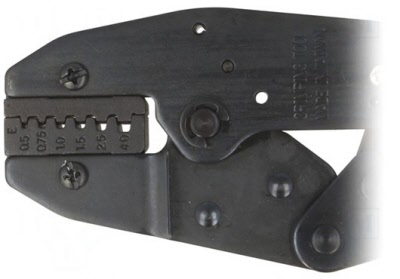

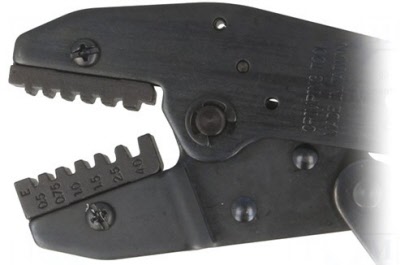

Professionele Adereindhuls Tang, 0.5 - 6mm²

h.ght-301e
!

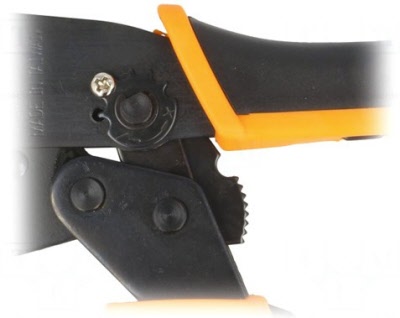

Professionele extra zware Adereindhuls Tang met ratel en instelbare dwangsluiting.
Voor het krimpen van adereindhulzen,
DIN 46228,
0.5 tot 6mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.

Specificatie:
Voor geïsoleerde en on-geïsoleerde adereind-hulzen

• AWG 20 / 19 / 18 / 16 / 14 / 12 / 10
• DIN 0.5 / 0.75 / 1 / 1.5 / 2.5 / 4 / 6mm²

• Gewicht: 370gr
• Lengte 210mm

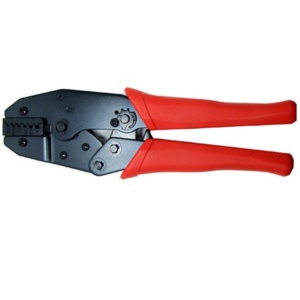

Professionele Adereindhuls Tang, 0.5 - 16mm²

b.ht236e2
!


Professionele extra zware Adereindhuls Tang met ratel en instelbare dwangsluiting.
Voor het krimpen van adereindhulzen,
DIN 46228,
0.5 tot 16mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.

Specificatie:
Voor geïsoleerde en on-geïsoleerde adereind hulzen
• AWG 20 / 19 / 18 / 16 / 14 / 12 / 10 / 8 / 6
• DIN 0.5-0.75 / 1-1.5 / 2.5 / 4 / 6 / 10 /
   16mm²
• Gewicht: 550gr
• Lengte 220mm

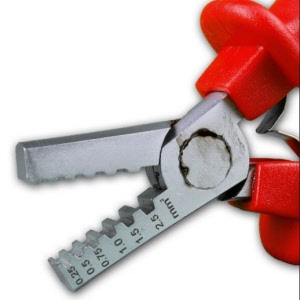

Knipex Adereindhuls Tang, 0.25 - 2.5mm²

a.3852390
!


Voor het krimpen van adereindhulzen
DIN 46228 van 0,25 tot 2,5mm².
Krimping in gekenmerkte trapeziumprofielen
voor de verbinding van huls en ader.

Specificatie:
Voor geïsoleerde en on-geïsoleerde adereind hulzen
• Vanadiumstaal, in olie gehard
   en getemperd
• DIN 0.25-0.5 / 0.75 / 1 / 1.5 / 2.5mm²
• Gewicht: 140gr
145mm Lang

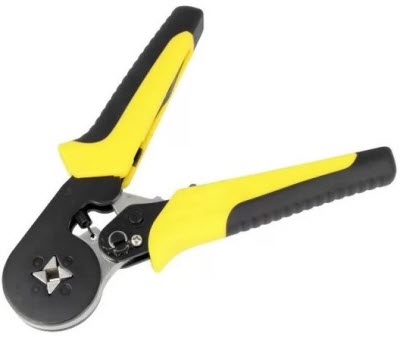

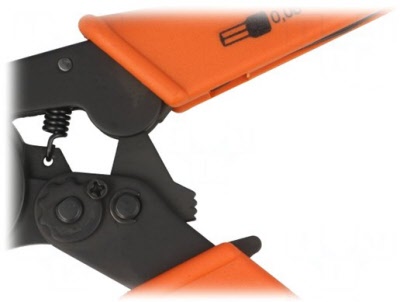

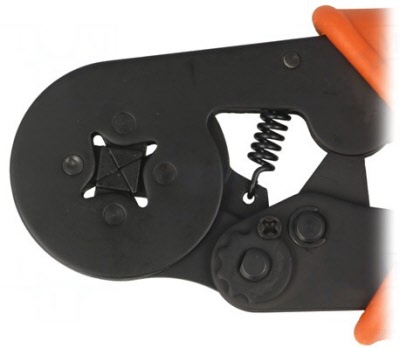

Diafragma Adereindhuls Krimptang, Zelfinstellend, 0.2 - 6mm²

m.nb-cy-08
!


Professionele extra zware Diafragma Adereindhuls Tang met ratel en
instelbare dwangsluiting.
Voor het krimpen van adereindhulzen,
DIN 46228,
0.2 tot 6mm², in 1 opening !!
Vierkant Krimping voor de verbinding
van huls en ader.

Specificatie:
Voor geïsoleerde en
        on-geïsoleerde adereind hulzen
• Zelfinstellend
• AWG: 24-10
• Gewicht: 400gr
175mm Lang
• Zwart geoxideerd
• Het mechanisme past het matrijs aan naar de
  afmeting van het geperste huls
• Een speciale mechanisme in het kop zorgt voor
  het symmetrisch klampen van het matrijs

Diafragma Adereindhuls Krimptang, Zelfinstellend, 0.2 - 8mm²

m.nb-cy-08b
!


Professionele extra zware Diafragma Adereindhuls Tang met ratel en
instelbare dwangsluiting.
Voor het krimpen van adereindhulzen,
DIN 46228,
0.2 tot 8mm², in 1 opening !!
Vierkant Krimping voor de verbinding
van huls en ader.

Specificatie:
Voor geïsoleerde en
        on-geïsoleerde adereind hulzen
• AWG: 24-8
• Zelfinstellend
• Gewicht: 400gr
175mm Lang
• Zwart geoxideerd
• Het mechanisme past het matrijs aan naar de
  afmeting van het geperste huls
• Een speciale mechanisme in het kop zorgt voor
  het symmetrisch klampen van het matrijs

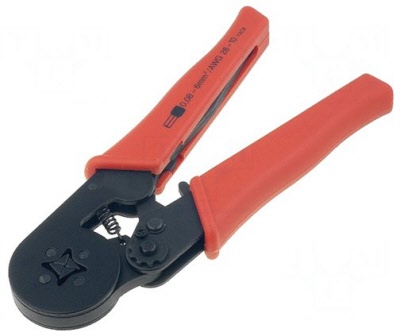

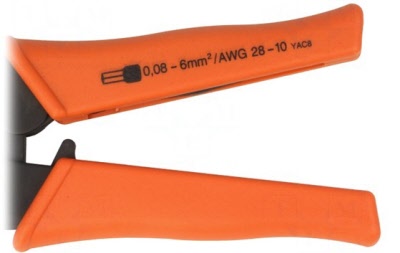

Diafragma Adereindhuls Krimptang, Zelfinstellend, 0.08 - 6mm²

m.yac8
!


Professionele extra zware Diafragma Adereindhuls Tang met ratel en
instelbare dwangsluiting.
Voor het krimpen van adereindhulzen,
DIN 46228,
0.08 tot 6mm², in 1 opening !!
Vierkant Krimping voor de verbinding
van huls en ader.

.

Specificatie:
Voor geïsoleerde en
        on-geïsoleerde adereind hulzen
• AWG: 28-10
• Zelfinstellend
• Gewicht: 400gr
175mm Lang
• Zwart geoxideerd
• Het mechanisme past het matrijs aan naar de
  afmeting van het geperste huls
• Een speciale mechanisme in het kop zorgt voor
  het symmetrisch klampen van het matrijs

.........................................................................................................................................................

!

Professionele Krimptang voor Verwisselbare Inzetstukjes

m.nb-crimp01h
!


Professionele Krimptang met Ratel geschikt voor onderstaande
bekken (inzetstukjes).
Geschikt voor m.nb-jcrimp01 t/m 20++
logo

Specificatie:
• Ratel mechaniek, tang gaat pas open na geheel
   aandrukken
• Palletje voor tussentijds openen

• Lengte 220mm
• Gewicht 445g
• Gezwart staal met geïsoleerde handvaten

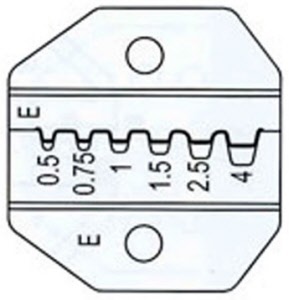

Inzetstukje voor Geïsoleerde- en Niet-geïsoleerde Adereindhulzen

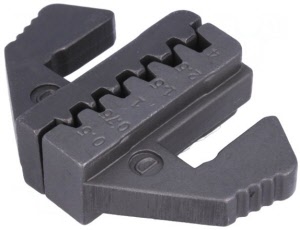

m.nb-jcrimp04
!


Inzetstukje voor Geïsoleerde en
Niet-geïsoleerde Adereindhulzen.

Geschikt voor bovenstaande krimptang
m.nb-crimp01h.
logoSpecificatie:
• Voor Geïsoleerde- en Niet-geïsoleerde
   Adereindhulzen
• Kabel 0.5 - 0.75 - 1.0 - 1.5 - 2.5 - 4.0mm2
• Staal, Gewicht 65g

Inzetstukje voor Geïsoleerde- en Niet-geïsoleerde Adereindhulzen

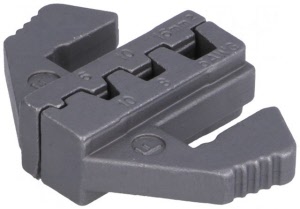

m.nb-jcrimp06
!


Inzetstukje voor Geïsoleerde en
Niet-geïsoleerde Adereindhulzen.

Geschikt voor bovenstaande krimptang
m.nb-crimp01h

logoSpecificatie:
• Voor Geïsoleerde- en Niet-geïsoleerde
   Adereindhulzen
• Kern: 6 - 10 - 16mm2
• Staal, Gewicht 65g

.........................................................................................................................................................

!

AWG-Tabel

!



De AWG-code wordt met name in de elektrotechniek
om de dikte van elektrische geleiders en de toebehoren daarvan,
zoals adereindhulzen, kabelschoenen en -klemmen, aan te duiden.



AWG  -  mm²    -  mm (diameter)

     1   -  42.4     -   7.4
     2   -  33.6     -   6.5
     3   -  26.7     -   5.8
     4   -  21.2     -   5.2
     5   -  16.8     -   4.6
     6   -  13.3     -   4.1
     7   -  10.6     -   3.7
     8   -    8.4     -   3.3
     9   -    6.6     -   2.9
   10   -    5.3     -   2.6
   11   -    4.2     -   2.3
   12   -    3.3     -   2.1
   13   -    2.6     -   1.8
   14   -    2.1     -   1.6
   15   -    1.7     -   1.45
   16   -    1.3     -   1.3
   17   -     1       -   1.15
   18   -     0.82  -   1
   19   -     0.65  -   0.9
   20   -     0.52  -   0.8
   21   -     0.41  -   0.72
   22   -     0.33  -   0.65
   23   -     0.26  -   0.57
   24   -     0.21  -   0.51
   25   -     0.16  -   0.45
   26   -     0.13  -   0.41
   27   -     0.10  -   0.36
   28   -     0.08  -   0.32
   29   -     0.06  -   0.29
   30   -     0.05  -   0.26
