Running / Bedrijfs-Condansators

Motor Condensators


De onderstaande condensators zijn AANLOOP (startup) of BEDRIJFS (running) Condensatoren.
Lees wel even het onderstaande.....

Als een condensator alleen voor aanloop condensator geschikt is, dan wordt dit specifiek door ons vermeld.
Deze condensatoren hebben ook een lagere werkspanning (250-350 Volt).

(Alle bedrijfs condensatoren mogen ook als startcondensator worden gebruik, andersom NIET.)


Staat op de defecte condensator bv. 250 of 350 Volt (= Aanloop / starttype), dan kan zonder probleem een van 400-450 Volt worden geplaatst.
Staat op de defecte condensator bv. 400 of 450 Volt (= Bedrijfstype), dan NOOIT een condensator met een lagere spanning plaatsen.

Al deze condensatoren zijn niet polariteits gevoelig (bi-polair), ze hebben GEEN + of -
Gewoon aansluiten dus.

De bout / moer aan de onderzijde is alleen ter bevestiging van de condensator.



(De tekst tussen haakjes -bv (a)- is voor intern gebruik.....voor betekenis zie onder aan de pagina)
________________________________________________________________



!
!

.........................................................................................................................................................

!

Condensator met Aansluitdraden - 0.68uF (cz)

m.i150v468k-g1
!

0.68uF, 450V, Huis Ø20 x 42mm, Lengte draden: 10cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 0.8uF (a2)

m.4.16.33.01.29
!

0.8uF     450V, Huis Ø25 x 58mm, Aluminium behuizing, 2 Aansluitpunten, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 1uF (a)

m.cbb60e-1/450
!

1 uF     450V, Huis Ø30 x 57mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 1uF (b)

a.h338989
!

1 uF450V, Huis Ø25 x 59mm, Lengte kabel: 23cm
.

Condensator met Aansluitdraden - 1uF (cz)

m.i150v510k-g1
!

1 uF     450V, Huis Ø25 x 51mm, Lengte draden: 10cm
.

Condensator met Aansluitdraden - 1uF (d)

m.i250v510k-c
!

1 uF     400V, Huis 32 x 15 x 58mm, Lengte draden: 6cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 1.5uF (a)

m.cbb60e-1.5/450
!

1.5 uF     450V, Huis Ø30 x 57mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 1.5uF (a2*)

m.i150v515k-b
!

1.5 uF     450V, Huis Ø25 x 61mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 1.5uF (a2*)

m.4.16.17.23.27
!

1.5 uF     450V, Huis Ø28 x 50mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 1.5uF (b)

a.h339000
!

1.5 uF     450V, Huis Ø25 x 50mm, Lengte kabel: 23cm
.

Condensator met Aansluitdraden - 1.5uF (cz)

m.i150v515k-g
!

1.5 uF     450V, Huis Ø25 x 51mm, Lengte draden: 10cm
.

Condensator met Aansluitdraden - 1.5uF (d)

m.i250v515k-c
!

1.5 uF     400V, Huis 42 x 16 x 28mm, Lengte draden: 6cm
.

.........................................................................................................................................................

!

Condensator met Aansluitdraden - 1.9uF (cz)

m.4.16.17.c7.06
!

1.9 uF     450V, Huis Ø28 x 55mm, Lengte draden: 15cm

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 2uF (a)

m.4.16.10.01.64
!

2 uF     450V, Huis Ø28 x 55mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 2uF (a2)

m.4.16.17.74.27
!

2 uF     450V, Huis Ø25 x 49mm, 2 Aansluitpunten, Schoentjes 6.3mm
.


Condensator met Aansluitkabel - 2uF (b)

m.4.16.10.01.14
!

2 uF     450V, Huis Ø30 x 58mm, Lengte kabel: 10 cm
.

Condensator met Aansluitdraden - 2uF (c)

m.c274aca4200al0j
!

2 uF     450V, Huis Ø25 x 55mm, Lengte draden: 29cm
.

Condensator met Aansluitdraden - 2uF (cz)

m.i150v520k-g1
!

2 uF     450V, Huis Ø25 x 51mm, Lengte draden: 10cm
.

Condensator met Aansluitdraden - 2uF (d)

m.i250v520k-c
!

2 uF     400V, Huis 42 x 16  x 29mm, Lengte draden: 6cm
.


.........................................................................................................................................................

!

Condensator met Aansluitdraden - 2.2uF (cz)

m.4.16.17.d1.06
!

2.2 uF     450V, Huis Ø28 x 54mm, Lengte draden: 16cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 2.5uF (a)

m.cbb60e-2.5/450
!

2.5 uF     450V, Huis Ø30 x 57mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 2.5uF (a2)

m.c276cc24250
!

2.5 uF450V, Huis Ø25 x 60mm, 2 Aansluitpunten, Schoentjes 6.3mm
.


Condensator met Kabelschoentjes - 2.5uF (az)

m.cbb60a-2.5/450
!

2.5 uF     450V, Huis Ø30 x 60mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 2.5uF (b)

m.4.16.10.02.14
!

2.5 uF     450V, Huis Ø28 x 55mm, Lengte kabel: 23cm
.

Condensator met Aansluitkabel - 2.5uF (bz)

b.motc2.5u
!

2.5 uF     450V, Huis Ø30 x 57mm, Lengte kabel: 19cm
.

Condensator met Aansluitdraden - 2.5uF (c)

m.c274aca4250al0j
!

2.5 uF     450V, Huis Ø25 x 55mm, Lengte draden: 29cm
.

Condensator met Aansluitdraden - 2.5uF (cz)

m.4.16.17.75.06
!

2.5 uF     450V, Huis Ø25 x 54mm, Lengte draden: 15cm
.

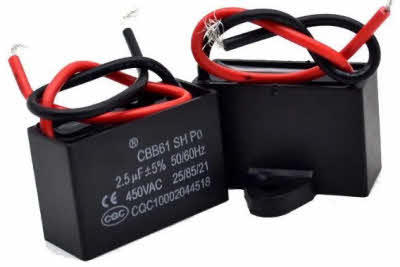

Condensator met Aansluitdraden - 2.5uF (d)

m.i250v525j-c
!

2.5 uF     400V, Huis 42 x 16 x 28mm, Lengte draden: 6cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 3uF (a)

m.4.16.10.03.64
!

3 uF     450V, Huis Ø28x 55mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 3uF (a2)

m.i15kv530k-b
!

3 uF     450V, Huis Ø25 x 60mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 3uF (b)

m.i15kv530k-d
!

3 uF     450V, Huis Ø25 x 53mm, Lengte kabel: 24cm
.

Condensator met Aansluitkabel - 3uF (bz)

m.i150v530k-c1
!

3 uF450V, Huis Ø25 x 53mm,Lengte kabel: 24cm
.


Condensator met Aansluitdraden - 3uF (cz)

m.i150v530k-g1
!

3 uF     450V, Huis Ø25 x 50mm, Lengte draden: 14cm
.

Condensator met Aansluitdraden - 3uF (d)

m.i250v530j-c
!

3 uF     450V, Huis 42 x 18 x 32mm, Lengte draden: 6cm|
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 3.15uF (a2z)

a.g873188
!

3.15 uF     450V, Huis Ø30 x 58mm, Aluminium behuizing, 2 Aansluitpunten, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 3.5uF (a)

m.4.16.10.05.64
!

3.5 uF     450V, Huis Ø28 x 55mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 3.5uF (b)

m.4.16.10.35.14
!

3.5 uF     450V, Huis Ø25 x 58mm, Lengte kebel: 20cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 4uF (a)

m.cbb60e-4
!

4 uF     450V, Huis Ø28 x 55 mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 4uF (a2)

m.c276cc24400aa0j
!

4 uF     450V, Huis Ø25 x 57mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 4uF (az)

m.4.16.17.07.60
!

4 uF     450V, Ø28 x 55mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 4uF (b)

m.4.16.10.06.14
!

4 uF     450V, Huis Ø28 x 55mm, Lengte kebel: 20cm
.

Condensator met Aanluitdraden - 4uF (c)

m.i150v540k-h1
!

4 uF     450V, Huis Ø25 x 53mm, Lengte draden: 10cm
.

Condensator met Aansluitdraden - 4uF (cz)

m.i150v540k-g1
!

4 uF     450V, Huis Ø25 x 51mm, Lengte draden: 10cm
.

Condensator met Aansluitdraden - 4uF (d)

m.i250v540j-c
!

4 uF     450V, Huis 42 x 21 x 38mm, Lengte draden: 6cm

.

Condensator met Aansluitdraden - 4uF (e)

m.mksp6p-4
!

4 uF   450V, Huis Ø12.5/16 x 43mm, Lengte draden: 9 en 15cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 4.5uF (a)

m.4.16.10.07.64
!

4.5 uF     450V, Huis Ø30 x 57mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 4.5uF (bz)

b.motc4.5u
!

4.5 uF     450V, Huis Ø30 x 54mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 5uF (a)

m.4.16.10.08.64
!

5 uF     450V, Huis Ø28 x 55mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 5uF (a2)

m.c276cc24500
!

5 uF     450V, Huis Ø25 x 57mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aanluitkabel - 5uF (b)

m.4.16.10.08.14
!

5 uF     450V, Huis Ø28 x 56mm, Lengte kabel: 20cm
.

Condensator met Aansluitdraden - 5uF (c)

m.i150v550k-h1
!

5 uF     450V, Huis Ø30 x 53mm, Lengte draden: 10cm
.

Condensator met Aansluitkabel - 5uF (bz)

m.i150v550k-c1
!

5 uF     450V, Huis Ø30 x 53mm, Lengte kabel: 20cm
.

Condensator met Aansluitdraden - 5uF (e)

m.mksp6p-5
!

5 uF   450V, Huis Ø14/18 x 43mm, Lengte draden: 9 en 15cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 6uF (a)

m.4.16.10.09.64
!

6 uF     450V, Huis Ø32 x 55mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 6uF (b)

m.4.16.10.09.14
!

6 uF     450V, Huis Ø30 x 57m, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 6uF (bz)

m.i150v560k-c1
!

6 uF     450V, Huis Ø30 x 53mm, Lengte kabel: 20cm
.

Condensator met Aansluitdraden - 6uF (cz)

m.i150v560k-g1
!

6 uF     450V, Huis Ø30 x 53mm, Lengte draden: 10cm
.


Condensator met Kabelschoentjes - 6uF (d)

al.6uf-cbb61
!

6 uF     450V, Huis 47 x 20 x 37mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 4.8mm

.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 6.3uF (a2)

w1-11007n
!

6.3 uF     450V, Huis Ø35 x 65mm, 2 aansluitpunten, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 6.3uF (a)

w1-11007n
!

6.3 uF     450V, Huis Ø35 x 65mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 6,3uF (b)

a.h339002
!

6.3 uF     450V, Huis Ø36 x 58mm, Lengte kabel: 20cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 7uF (a)

a.h339037
!

7 uF     450V, Huis Ø36 x 58mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 7uF (a2z)

a.g873196
!

7 uF     450V, Huis Ø35 x 59mm, Aluminium behuizing, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitdraden - 7uF (c)

m.i150v570k-h1
!

7 uF     450V, Huis Ø30 x 78mm, Lengte draden: 10cm
.

Condensator met Aansluitdraden - 7uF (cz)

m.i150v570k-g1
!

7 uF     450V, Huis Ø30 x 78mm, Lengte draden: 10cm
.


.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 7.5uF (a2)

a.h339036
!

7.5 uF     450V, Huis Ø36 x 58mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitdraden - 7.5uF (cz)

m.4.16.10.89.06
!

7.5 uF     450V, Huis Ø32 x 55mm, Lengte draden: 14cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 8uF (a)

m.4.cbb60e-8/450
!

8 uF     450V, Huis Ø35 x 65mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 8uF (a2)

m.4.16.10.13.27
!

8 uF     450V, Huis Ø32 x 55mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 8uF (b)

m.cbb60g-8/450
!

8 uF     450V, Huis Ø35 x 66mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 8uF (bz)

m.cbb60f-8/450
!

8 uF     450V, Huis Ø35 x 61mm, Lengte kabel: 20cm
.

Condensator met Aansluitdraden - 8uF (e)

m.mksp6p-8
!

8uF   450V, Huis Ø18 /21x 43mm, Lengte draden: 9 en 15cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 9uF (a*)

a.h339025
!

9 uF     450V, Huis Ø36 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 9uF (a*)

a.6977370
!

9 uF     450V, Huis Ø30 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 9uF (a2)

a.g873198
!

9 uF     450V, Huis Ø35 x 60mm, Aluminium behuizing, 2 Aansluitpunten, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 10uF (a)

m.cbb60e-10/450
!

10 uF     450V, Huis Ø35 x 65mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 10uF (a2)

m.4.16.10.15.27
!

10 uF     450V, Huis Ø36 x 58mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 10uF (az)

m.cbb60a-10/450
!

10 uF     450V, Huis Ø34 x 61mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 10uF (b)

m.cbb60g-10/450
!

10 uF     450V, Huis Ø35 x 65mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 10uF (bz)

m.cbb60h-10/450
!

10 uF     450V, Huis Ø34 x 62mm, Lengte kabel: 20cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 11uF (a)

a.h339055
!

11 uF     450V, Huis Ø35 x 59mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 12uF (a)

w1-11012n
!

12 uF     450V, Huis Ø40 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 12uF (b)

m.4.16.10.17.14
!

12 uF     450V, Huis Ø36 x 70mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 12uF (bz)

m.i150v612k-c1
!

12 uF     450V, Huis Ø35 x 65mm, Lengte kabel: 20cm
.

Condensator met Aanluitdraden - 12uF (cz)

m.i150v612k-g1
!

12 uF     450V, Huis Ø35 x 65mm, Lengte draden: 9cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 12.5uF (a)

b.mot12.5u
!

12.5 uF     450V, Huis Ø36 x 71mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 12.5uF (a2)

a.g873201
!

12.5 uF     450V, Huis Ø35 x 72mm, Aluminium behuizing, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 12.5uF (b)

a.h339003
!

12.5 uF     450V, Huis Ø40 x 69mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 12.5uF (bz)

b.motc12.5u
!

12.5 uF     450V, Huis Ø35 x 70mm, Lengte kabel: 20cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 14uF (a)

m.4.16.10.21.64
!

14 uF     450V, Huis Ø40 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 14uF (b)

m.4.16.10.21.14
!

14 uF     450V, Huis Ø36 x 70mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 14uF (bz)

m.i150v614k-c1
!

14 uF     450V, Huis Ø34 x 65mm, Lengte kabel: 20cm
.

Condensator met Aanluitdraden - 14uF (cz)

m.i150v614k-g1
!

14 uF     450V, Huis Ø35 x 65mm, Lengte draden: 10cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 15uF (a)

a.h339030
!

15 uF     450V, Huis Ø40 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 15uF (a2z)

a.g873478
!

15 uF     450V, ØHuis 40 x 72mm, Aluminium behuizing, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 15uF (b)

m.4.16.17.26.14
!

15 uF     450V, Huis Ø40 x 70mm, Lengte kabel: 22cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 16uF (a)

m.4.16.10.99.64
!

16 uF     450V, Huis Ø36 x 71mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 16uF (az)

m.cbb60a-16/450
!

16 uF     450V, ØHuis 40 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 16uF (b)

m.4.16.10.23.14
!

16 uF     450V, Huis Ø40 x 70mm, Lengte kabel: 21cm

Condensator met Aansluitkabel - 16uF (bz)

m.cbb60h-16/450
!

16 uF     450V, Huis Ø42 x 70mm, Lengte kabel: 21cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 18uF (a)

w1-11018n
!

18 uF     450V, Huis Ø40 x 72mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 18uF (a2)

m.i150v618k-b
!

18 uF     450V, Huis Ø40 x 85mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 18uF (b)

m.4.16.10.24.14
!

18 uF     450V, Huis Ø40 x 70mm, Lengte kabel: 20cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 20uF (a)

m.cbb60e-20/450
!

20 uF     450V, Huis Ø40 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 20uF (a2)

m.i15kv620k-b
!

20 uF     450V, Huis Ø40 x 83mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 20uF (az)

m.cbb60a-20/450
!

20 uF     450V, Huis Ø40 x 70mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 20uF (b)

m.4.16.10.25.14
!

20 uF     450V, Huis Ø40 x 70mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 20uF (bz)

m.cbb60h-20/450
!

20 uF    450V, Huis Ø40 x 78mm, Lengte kabel: 15cm
.

Condensator met Aansluitdraden - 20uF (cz)

m.i150v620k-g1
!

20 uF     450V, Ø39 x Huis 78mm, Lengte draden: 9cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 22uF (a)

a.h339033
!

22 uF     450V, Huis Ø40 x 92mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 25uF (a)

m.cbb60e-25
!

25 uF     450V, Huis Ø45 x 95mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 25uF (b)

m.i15kv625k-d
!

25 uF     450V, Huis Ø45 x 78mm, Lengte kabel: 21cm
.

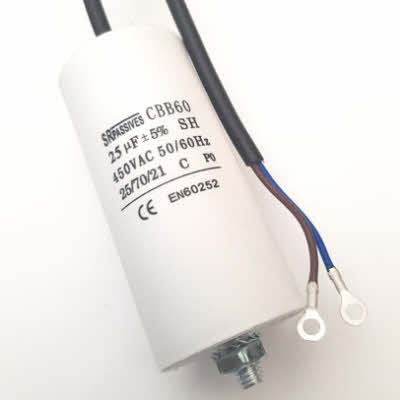

Condensator met Aansluitkabel - 25uF (bz)

m.i150v625k-c1
!

25 uF     450V, Huis Ø45 x 78mm, Lengte kabel: 18cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 30uF (a)

m.cbb60e-30/450
!

30 uF     450V, Huis Ø45 x 95mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 30uF (a2)

m.4.16.10.70.27
!

30 uF     450V, Huis Ø40 x 94mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 30uF (az)

m.cbb60a-30/450
!

30 uF     450V, Huis Ø45 x 90mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 30uF (b)

m.cbb60g-30/450
!

30 uF     450V, Huis Ø45 x 95mm, Lengte kabel: 21cm
.

Condensator met Aansluitkabel - 30uF (bz)

m.cbb60h-30/450
!

30 uF     450V, Huis Ø50 x 90mm, Lengte kabel: 16cm
.

Condensator met Aansluitdraden - 30uF (cz)

m.i150v630k-g10
!

30 uF     450V, Huis Ø45 x 78mm, Lengte draden: 14m
.

.........................................................................................................................................................

!

Condensator met Aansluitkabel - 31.5uF (b)

m.4.16.10.27.14
!

31.5 uF     450V, Huis Ø45 x 92mm, Lengte kabel: 21cm
.


.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 32uF (a2)

m.i15kv632k-b
!

32 uF     450V, Huis Ø50 x 85mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 35uF (a2)

m.i150v635k-b
!

35 uF     450V, Ø50 x 85mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 35uF (az)

m.4.16.25.25.60
!

35 uF     450V, Huis Ø45 x 92mm, Aluminium behuizing, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 35uF (b)

a.m526878
!

35 uF     450V, Huis Ø45 x 94mm, Lengte kabel: 20cm
.

Condensator met Aansluitdraden - 35uF (cz)

m.i150v635k-g10
!

35 uF     450V, Huis Ø49 x 78mm, Lengte draden: 15cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 40uF (a)

m.4.16.10.29.64
!

40 uF     450V, Huis Ø49 x 106mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 40uF (a2)

m.i15kv640k-b
!

40 uF     450V, Huis Ø45 x 119mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 40uF (az)

m.cbb60a-40/450
!

40 uF     450V, Huis Ø48 x 93mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 40uF (b)

m.4.16.10.29.14
!

40 uF     450V, Huis Ø45 x 94mm, Lengte kabel: 21cm
.

Condensator met Aansluitkabel - 40uF (bz)

b.motc40u
!

40 uF     450V, Huis Ø50 x 103mm, Lengte kabel: 15cm
.

Condensator met Aansluitdraden - 40uF (cz)

m.i150v640k-g1
!

40 uF     450V, Huis Ø45 x 115mm, Lengte draden 15cm
.

.........................................................................................................................................................

!

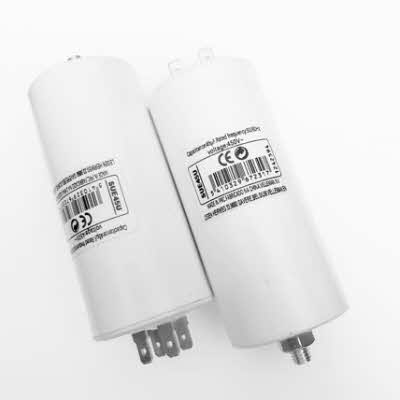

Condensator met Kabelschoentjes - 45uF (a)

m.4.16.10.63.64
!

45 uF     450V, Huis Ø45 x 117mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 45uF (a2)

m.i150v645k-b
!

45 uF     450V, Huis Ø45 x 119mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 45uF (b)

a.h339054
!

45 uF     450V, Huis Ø45 x 117mm, Lengte kabel: 20cm
.

Condensator met Aansluitkabel - 45uF (bz)

b.mot45c
!

45 uF     450V, Huis Ø50 x 94mm, Lengte kabel: 15cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 50uF (a)

m.4.16.10.30.64
!

50 uF     450V, Huis Ø45 x 117mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 50uF (a2)

m.i15kv650k-b
!

50 uF     450V, Huis Ø45 x 120mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 50uF (b)

m.4.16.10.30.14
!

50 uF     450V, Huis Ø49 x 110mm, Lengte kabel: 20cm
.

.........................................................................................................................................................

!

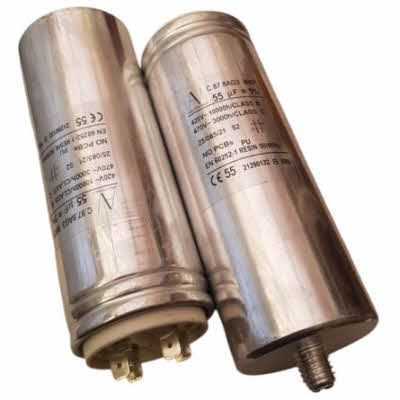

Condensator met Kabelschoentjes - 55uF (a*)

a.h339041
!

55 uF     450V, Huis Ø55 x 120mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 55uF (a*)

m.mkspi18-55u
!

55 uF     450V, Huis Ø60 x 125mm, Aluminium behuizing, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 60uF (a)

m.cbb60e-60/450
!

60 uF     450V, Huis Ø50 x 106mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 60uF (a2)

m.cbb60e-60/450
!

60 uF     450V, Huis Ø50 x 106mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 60uF (b)

w9-11260n
!

60 uF     450V, Huis Ø50 x 116mm, Lengte kabel: 26cm
.

Condensator met Aansluitkabel - 60uF (bz)

m.i150v660k-c1
!

60 uF     450V, Huis Ø50 x 119mm, Lengte kabel: 22cm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 65uF (a2)

m.i150v665k-b
!

65 uF     450V, Huis Ø55 x 119mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 70uF (a)

a.h339043
!

70 uF     450V, Huis Ø60 x 120mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 80uF (a)

m.4.16.10.87.64
!

80 uF     450V, Huis Ø58 x 120mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 80uF (az)

m.cbb60a-80/450
!

80 uF     450V, Huis Ø59 x 120mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

.........................................................................................................................................................

!

Condensator met Kabelschoentjes - 100uF (a)

m.cbb60e-100/450
!

100 uF     450V, Huis Ø58 x 124mm, 4 aansluitpunten - 2x2 parallel, Schoentjes 6.3mm
.

Condensator met Kabelschoentjes - 100uF (a2)

m.mkspi17-100u/400
!

100 uF     450V, Huis Ø55 x 120mm, 2 Aansluitpunten, Schoentjes 6.3mm
.

Condensator met Aansluitkabel - 100uF (b)

m.i150v700k
!

100 uF     450V, Huis Ø65 x 120mm, Lengte kabel: 22cm
.

.........................................................................................................................................................

!

Betekenis tussen haakjes (...)

!


(a)     2x2 Kabelschoentjes
(a2)   1x2 Kabelschoentjes
(az)   2x2 Kabelschoentjes, zonder bevestiging onderkant
(a2z) 1x2 Kabelschoentjes, zonder bevestiging onderkant

(b)     Aansluitkabel
(bz)   Aansluitkabel, zonder bevestiging onderkant

(c)     Aansluitdraden
(cz)   Aansluitdraden, zonder bevestiging onderkant

(d)     Rechthoekig

(e)     Axiaal

(*)      Dezelfde uitvoering maar meerdere afmetingen mogelijk
