Terminals / Chassisdelen
!
!

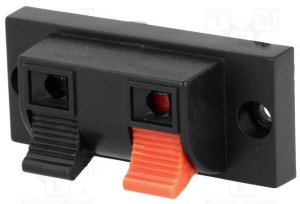

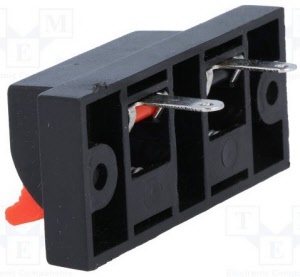

2-Weg Luidspreker Aansluitklem

m.cc-212d
!


Luidspreker Terminal,
Female,
Rood / Zwart.

Specificatie:
• Drukveer Contacten, max 6mm²
• Soldeer aansluiting binnenzijde
• Grondplaat: 53 x 24mm
• Afstand tussen bevestigings (3mm) gaatjes: 45mm

2-Weg Luidspreker Aansluitklem

b.204612
!


Luidspreker Terminal,
Female,
1x Rood / 1x Zwart.

Specificatie:
• Drukveer Contacten, max 6mm²
• Soldeer aansluiting binnenzijde of 4.8mm kabelschoentje
• Grondplaat: 57 x 57mm
• Inbouwdiepte 17mm, Ø48mm
• Bevestiging: Klemmen en event. lijmen

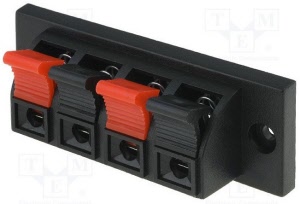

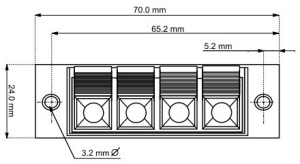

4-Weg Luidspreker Aansluitklem

m.cc-210d
!


Luidspreker Terminal,
Female,
2x Rood / 2x Zwart.

Specificatie:
• Drukveer Contacten, max 6mm²
• Soldeer aansluiting binnenzijde
• Grondplaat: 70 x 24mm
• Afstand tussen bevestigings (3.5mm) gaatjes: 60mm

Klein model

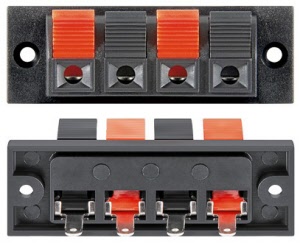

4-Weg Luidspreker Aansluitklem

m.cc-210
!


Luidspreker Terminal,
Female,
2x Rood / 2x Zwart.

Specificatie:
• Drukveer Contacten, max 2,5mm²
• Soldeer aansluiting binnenzijde
• Grondplaat: 63 x 19mm
• Afstand tussen bevestigings (3mm) gaatjes: 56mm

.........................................................................................................................................................

!
Klik op het plaatje voor aanzicht tekeningen.

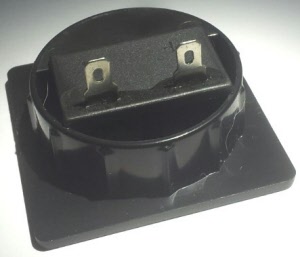

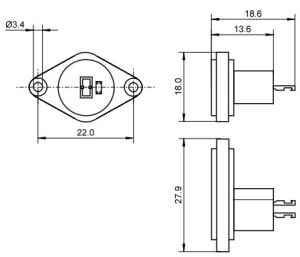

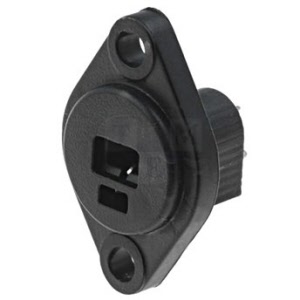

Luidspreker Chassisdeel, Soldeer

m.lc-104
!


Luidspreker Chassisdeel,
Kunststof,
Zwart,
Female.

Specificatie:
• Soldeer aansluiting
• Max. aderdiameter: 2x2,5mm²

.........................................................................................................................................................

!

Speaker Chassisdeel, rond

spk-4cr
!


Speaker Chassisdeel Female,
4-Polig.

Ook geschikt voor 2-polige stekkers

Specificatie:
• Kunststof behuizing, rond
• Geschikt voor 2-polige en 4-polige stekkers
• Soldeerverbinding of 4.8mm kabelschoentjes
• Boorgat: 23.6mm, Buitenkant ø50mm
• Soldeeraansluiting
• Imitatie van de originele Speakon pluggen van Neutrik

Speaker Chassisdeel, vierkant

spk-4cs
!


Speaker Chassisdeel Female,
4-Polig.

Ook geschikt voor 2-polige stekkers

Specificatie:
• Kunststof behuizing, Vierkant
• Geschikt voor 2-polige en 4-polige stekkers
• Soldeerverbinding of 4.8mm kabelschoentjes
• Boorgat: 23.6mm, Buitenkant 40 x 40mm
• Soldeer aansluiting
• Imitatie van de originele Speakon pluggen van Neutrik

.........................................................................................................................................................

!
Klik op het plaatje voor aanzicht tekeningen.

XLR Chassisdeel, 3-polig Male

m.xlr-3mc
!


XLR 3-Polig,
Male,
Metaal.

Specificatie:
• Soldeer aansluiting

Klik op het plaatje voor aanzicht tekeningen.

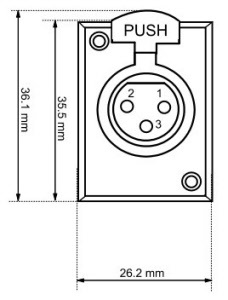

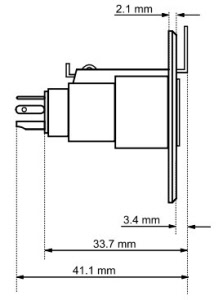

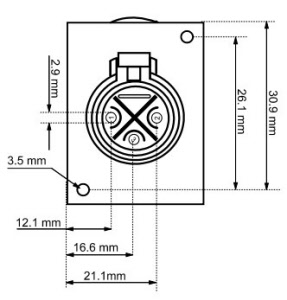

XLR Chassisdeel, 3-polig Female

m.xlr-3fc
!


XLR 3-Polig,
Female,
Metaal.

Specificatie:
• Soldeer aansluiting

.........................................................................................................................................................

!

Banaanbus, Rood en Zwart, 2 stuks

b.200028/29
!


Luidspreker Stekkerbussen,
Metaal, Verguld,
Voor 6mm² kabel of 4mm Banaanstekkers,
1x Rood / 1x Zwart.

Specificatie:
• Stekkerbus buitenmaat: Ø11mm
• Inbouw maat: Ø5mm, lang 28mm
• Totale lengte: 47mm
• Soldeer aansluiting

Klik op het plaatje voor aanzicht tekeningen.

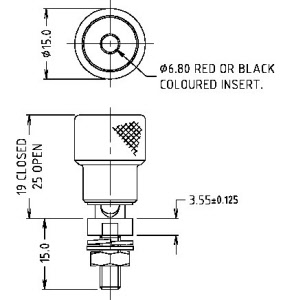

Banaanbus, Rood en Zwart, 2 stuks

m.cl2160b/r
!


Luidspreker Stekkerbussen,
Metaal, Verguld,
Voor 6mm² kabel of 4mm Banaanstekkers,
1x Rood / 1x Zwart.

Sp.ecificatie:
• Stekkerbus buitenmaat: Ø15mm
• Inbouw maat: Ø5mm, lang 11mm
• Schroef aansluiting

Klik op het plaatje voor aanzicht tekeningen.

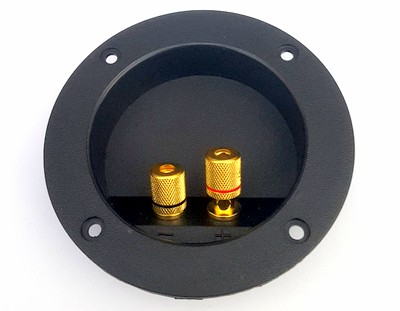

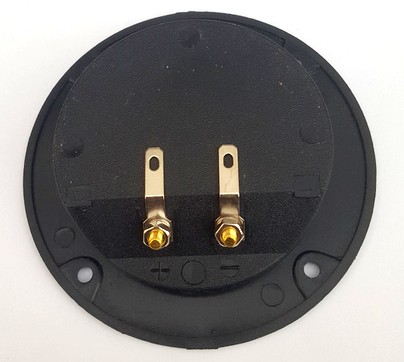

2-Weg Luidspreker Terminal, Rond

w.11663
!


Luidspreker Terminal,
Rond,
Vergulde Aansluitpunten voor
6mm² kabel of 4mm Banaanstekkers,
Rood / Zwart.

Specificatie:
• Stekkerbussen Rood / Zwart voor:
  Kabel max 6mm²
  Banaanstekker 4mm (standaard formaat)
• Soldeer aansluiting

Klik op het plaatje voor aanzicht tekeningen.

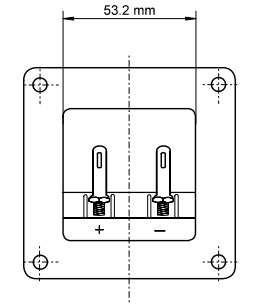

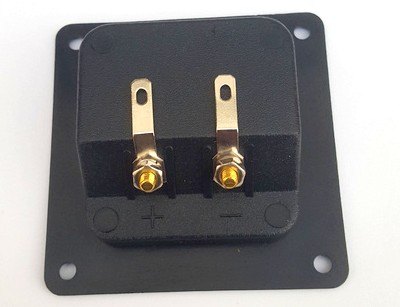

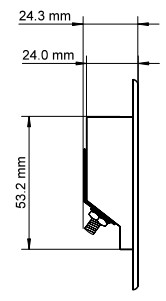

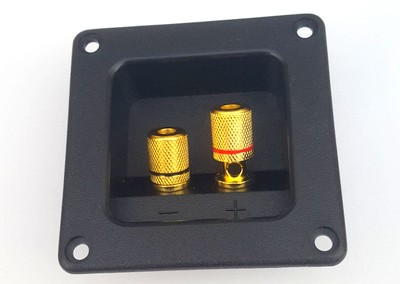

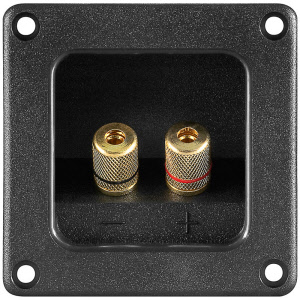

2-Weg Luidspreker Terminal, Vierkant

w.11698
!


Luidspreker Terminal,
Vierkant,
Vergulde Aansluitpunten voor
6mm² kabel of 4mm Banaanstekkers,
Rood / Zwart.

Specificatie:
• Stekkerbussen Rood / Zwart voor:
  Kabel max 6mm²
  Banaanstekker 4mm (standaard formaat)
• Soldeer aansluiting

.........................................................................................................................................................

!
