LNB

Een SINGLE LNB is om één digitale satellietontvanger aan te sluiten.

Een TWIN LNB is om twee digitale satellietontvangers aan te sluiten die onafhankelijk van elkaar kunnen werken, eigenlijk dus twee LNBs in slechts één handige behuizing.

Een QUAD LNB is om vier digitale satellietontvangers aan te sluiten die onafhankelijk van elkaar kunnen werken, eigenlijk dus vier LNBs in slechts één handige behuizing.

Een QUATRO LNB is gebruik te maken van GSO ( Gemeenschappelijk Satelliet Ontvangst) systemen. Deze LNB dient u niet te verwarren met QUAD LNBs. De QUATRO LNB moet op een GSO systeem aangesloten worden (multiswitch) en heeft 4 aparte signaal outputs, voor horizontaal- en verticaal-, hoog- en laag. HH, VH, HL en VL.

Een MONOBLOCK  LNB is om met één schotel twee satellieten te kunnen ontvangen.
_______________________________________________________________________________________________

!
!

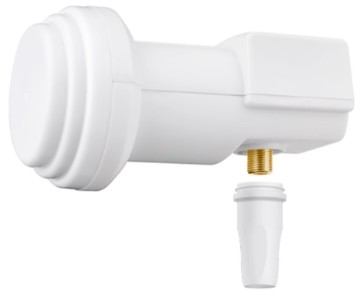

Single LNB

lnb-gt-s40
!

Universele Single LNB.
1 ontvanger.

Deze universele Single LNB met een 40mm feedhorn is een compact model van hoge kwaliteit welke ideaal is voor DTH installatie.

Deze LNB kan op een enkele ontvanger aangesloten worden.

• Ruisgetal: 0.2dB
• Feed diameter: 40 mm



Geschikt voor High Definition transmissie.

Merk: GT-SAT

Specificatie:
• Input Frequentiebereik: Low Band: 10.7 ~ 11.7 GHz;
                                    High Band: 11.7 ~ 12.75 GHz
• Output Frequentiebereik: Low Band: 950 ~ 1950 MHz;
                                       High Band: 1100 ~ 2150 MHz
• L.O. Frequentie: Low Band: 9.75 GHz;
                          High Band: 10.60 GHz
• L.O. Frequentiestabiliteit: +/-1 MHz (Max)@ Room Temp.
• Local Oscillator Frequenctie faseruis:
   -60dBc/Hz @ 1KHz (Max.); -85dBc/Hz @ 10KHz (Max.);
   -105dBc/Hz @ 100KHz (Max.)
• Ruisgetal: 0.2dB
• Conversieversterking: 57 ~ 61 dB
• Versterkingsverschil 26 MHz Bandbreedte: +/-0.5dB (Typ.)
• Polariteit schakelvoltage: Vertikaal: 11.0 ~ 14.0 Vdc;
                                       Horizontaal: 16.0 ~ 20.0 Vdc
• Bandschakeling: Low Band :  0 KHz;
                           High Band : 22 KHz (+/- 4KHz)
• Cross-Pol. Isolatie:  25 dB (Typ.)
• Image Rejection: 40 dB (Min.)
• Stroomverbruik: 90 mA (Typ.)
• Output Connector Type: 75 Ohm F-Female
• Output afwijking: <-60dBm
• Temperatuurbereik: -40°C ~ +65°C

Single Mono Block LNB 4.3°, Astra1 & Astra3

lnb-gt-mds43
!

Sinle Astra Monoblock 4.3°,
Astra1 & Astra3 LNB,
1 ontvanger.

spacer
Deze Monoblock Single Output LNB is speciaal ontworpen voor de dual ontvangst van twee satellieten.

Deze LNB kan op 1 ontvanger aangesloten worden.

• Ruisgetal: 0.2dB
• Feed diameter: 40 mm



Geschikt voor High Definition transmissie.


Merk: GT-SAT

Specificatie:
• Input Frequentiebereik: Low Band: 10.7 ~ 11.7 GHz;
                                    High Band: 11.7 ~ 12.75 GHz
• Output Frequentiebereik: Low Band: 950 ~ 1950 MHz;
                                       High Band: 1100 ~ 2150 MHz
• L.O. Frequentie: Low Band: 9.75 GHz;
                           High Band: 10.60 GHz
• L.O. Frequentiestabiliteit: +/-1 MHz (Max)@ Room Temp.
• Local Oscillator Frequenctie faseruis:
   -60dBc/Hz @ 1KHz (Max.); -85dBc/Hz @ 10KHz (Max.);
   -105dBc/Hz @ 100KHz (Max.)
• Ruisgetal: 0.2dB (Typ.)
• Conversieversterking: 56 ~ 60 dB
• Versterkingsverschil 26 MHz Bandbreedte: +/-0.5dB (Typ.)
• Polariteit schakelvoltage: Vertikaal: 11.0 ~ 14.0 Vdc;
                                       Horizontaal: 16.0 ~ 20.0 Vdc;
                                       DiSEqC 1.0
• Bandschakeling: Low Band : 0 KHz;
                           High Band : 22 KHz (+/- 4KHz);
                           DiSEqC 1.0
• Cross-Pol. Isolatie:  25 dB (Typ.)
• Image Rejection: 40 dB (Min.)
• Stroomverbruik: 80 mA (Typ.)
• Output Connector Type: 75 Ohm F-Female
• Output afwijking: <-60dBm
• Temperatuurbereik: -40°C ~ +65°C

Single Mono Block LNB

lnb1-monobkn
!

Single Astra1 + Hotbird Monoblock LNB,
1 ontvanger.

Universele 40mm monoblock LNB met een realistisch ruisgetal van 0.6dB en DiSEqC versie V2.0.

Deze unieke single uitvoering ontvangt de Hotbird 13° en Astra 19,2° op 1 ontvanger.
Het Astrablock werkt optimaal met een 80 cm schotel, maar kan ook uit de voeten met een 60 cm schotel. geschikt voor High Definition transmissie.
U heeft slechts één coax-kabel nodig van uw LNB naar de ontvanger.
Bij ondersteuning van het DiSEqC protocol, schakelt het automatisch over naar de juiste satelliet.

Specificatie:
• Feed diameter: 40mm
• Uitgang: 1
• Satelliet A: Hotbird 13°E
• Satelliet B: Astra 19,2°E
• DiSEqC: 2.0
• RF ingang:
   Low band: 10.7 ~ 11.70GHz / High band: 11.7 ~ 12.75GHz
• IF uitgang:  Low band: 950 ~ 1950MHz;
                    High band: 1100 ~ 2150MHz
• Lokale oscillator: Low band: 9.75GHz;
                            High band: 10.6GHz
• Stabiliteit: ± 3MHz (Max.) @ -40°C ~ +60°C
• Ruisgetal (typ.): Low band 0.6dB;
                          High band 0.6dB
• Kruispolarisatie (typ.): 20dB
• DC max. vermogen: 120mA
• Voltage: Vertical 11.5 ~ 14V DC;
               Horizontal 16 ~ 19V DC
• Bandschakel: Low Band: 0Hz;
                       High Band: 22KHz ± 4KHz
• Temperatuurbereik: -55°C~ +80°C

=============================================================================================================

!

Twin LNB

lnb-gt-tc40
!

Universele Twin LNB.
2 ontvangers.

Deze universele Twin LNB met een 40mm feedhorn is een compact model van hoge kwaliteit welke ideaal is voor DTH installatie.

Deze LNB kan op twee ontvangers aangesloten worden of op een enkele
Twin-ontvanger.


• Ruisgetal: 0.2dB
• Feed diameter: 40 mm



Geschikt voor High Definition transmissie.



Merk: GT-SAT

Specificatie:
• Input Frequentiebereik: Low Band: 10.7 ~ 11.7 GHz;
                                    High Band: 11.7 ~ 12.75 GHz
• Output Frequentiebereik: Low Band: 950 ~ 1950 MHz;
                                       High Band: 1100 ~ 2150 MHz
• L.O. Frequentie: Low Band: 9.75 GHz;
                           High Band: 10.60 GHz
• L.O. Frequentiestabiliteit: +/-1 MHz (Max)@ Room Temp.
• Local Oscillator Frequenctie faseruis:
   -60dBc/Hz @ 1KHz (Max.); -85dBc/Hz @ 10KHz (Max.);
   -105dBc/Hz @ 100KHz (Max.)
• Ruisgetal: 0.2dB (Typ.)
• Conversieversterking: 57 ~ 61 dB
• Versterkingsverschil 26 MHz Bandbreedte: +/-0.5dB (Typ.)
• Polariteit schakelvoltage: Vertikaal: 11.0 ~ 14.0 Vdc;
                                       Horizontaal: 16.0 ~ 20.0 Vdc
• Bandschakeling: Low Band : 0 KHz;
                           High Band : 22 KHz (+/- 4KHz)
• Cross-Pol. Isolatie:  25 dB (Typ.)
• Image Rejection: 40 dB (Min.)
• Stroomverbruik: 190 mA (Typ.)
• Output Connector Type: 75 Ohm F-Female
• Output afwijking: <-60dBm
• Temperatuurbereik: -40°C ~ +65°C

Twin Mono Block LNB 4.3°, Astra1 & Astra3

lnb-gt-mdt43
!

Twin Astra Monoblock 4.3°,
Astra1 & Astra3 LNB,
2 ontvangers.

Deze Monoblock Twin Output LNB is speciaal ontworpen voor de dual ontvangst van twee satellieten.

Dit model is ontwikkelt voor 80cm schotels en kan tot op 2 ontvangers aangesloten worden.

• Ruisgetal: 0.2dB
• Feed diameter: 23 mm + 40mm adapter

Geschikt voor High Definition transmissie.

Merk: GT-SAT

Specificatie:
• Input Frequentiebereik: Low Band: 10.7 ~ 11.7 GHz;
                                    High Band: 11.7 ~ 12.75 GHz
• Output Frequentiebereik: Low Band: 950 ~ 1950 MHz;
                                       High Band: 1100 ~ 2150 MHz
• L.O. Frequentie: Low Band: 9.75 GHz;
                           High Band: 10.60 GHz
• L.O. Frequentiestabiliteit: +/-1 MHz (Max)@ Room Temp.
• Local Oscillator Frequenctie faseruis:
   -60dBc/Hz @ 1KHz (Max.); -85dBc/Hz @ 10KHz (Max.);
   -105dBc/Hz @ 100KHz (Max.)
• Ruisgetal: 0.2dB (Typ.)
• Conversieversterking: 56 ~ 60 dB
• Versterkingsverschil 26 MHz Bandbreedte: +/-0.5dB (Typ.)
• Polariteit schakelvoltage: Vertikaal: 11.0 ~ 14.0 Vdc;
                                       Horizontaal: 16.0 ~ 20.0 Vdc;
                                       DiSEqC 1.0
• Bandschakeling: Low Band : 0 KHz;
                           High Band : 22 KHz (+/- 4KHz);
                           DiSEqC 1.0
• Cross-Pol. Isolatie:  25 dB (Typ.)
• Image Rejection: 40 dB (Min.)
• Stroomverbruik: 80 mA (Typ.)
• Output Connector Type: 75 Ohm F-Female
• Output afwijking: <-60dBm
• Temperatuurbereik: -40°C ~ +65°C

Twin Mono Block LNB Astra & Hotbird

lnb-monotkn
!

Twin Monoblock,
Astra1 + Hotbird LNB,
2 Ontvangers.

Universele 23/40mm Monoblock LNB met een realistisch ruisgetal van 0.6dB en Diseqc versie V2.0.

Deze unieke twin uitvoering ontvangt de Hotbird 13° en Astra 19,2°
op 2 ontvangers.

Het Astrablock werkt optimaal met een 80 cm schotel, maar kan ook uit de voeten met een 60 cm schotel.

Geschikt voor High Definition transmissie.

Specificatie:
• Feed diameter: 23/40mm
• Uitgang: 2
• Satelliet A: Hotbird 13°E
• Satelliet B: Astra 19,2°E
• RF ingang:
   Low Band: 10.7 ~ 11.70GHz / High Band: 11.7 ~ 12.75GHz
• IF uitgang:
   Low Band: 950 ~ 1950MHz / High Band: 1100 ~ 2150MHz
• Lokale oscillator:
   Low Band: 9.75 GHz / High Band: 10.6GHz
• Stabiliteit: ± 1 MHz (Max.) @ kamertemperatuur /
                  ± 3 MHz (Max.) @ -40°C ~ +60°C
• Ruisgetal (typ.): Low Band 0.6 dB / High Band 0.6dB
• Kruispolarisatie (typ.): 20dB
• DC max vermogen: 120mA
• Werkingsvoltage: Verticaal 11.5 ~ 14V DC /
                            Horizontaal 16 ~ 19V DC
• Bandschakel: Low Band: 0Hz / High Band: 22KHz ± 4kHz
• Temperatuurbereik: -55°C~ +80°C

=============================================================================================================

!

Quad LNB

lnb-gt-qdc40
!

Universele Quad LNB,
4 ontvangers.

Deze universele Quad LNB met een 40mm feedhorn is een compact model van hoge kwaliteit welke ideaal is voor DTH installatie.

Deze LNB kan tot op 4 ontvangers aangelsoten worden.

• Ruisgetal: 0.2dB
• Feed diameter: 40 mm

Geschikt voor High Definition transmissie.

Merk: GT-SAT

Specificatie:
• Input Frequentiebereik: Low Band: 10.7 ~ 11.7 GHz;
                                    High Band: 11.7 ~ 12.75 GHz
• Output Frequentiebereik: Low Band: 950 ~ 1950 MHz;
                                       High Band: 1100 ~ 2150 MHz
• L.O. Frequentie: Low Band: 9.75 GHz;
                           High Band: 10.60 GHz
• L.O. Frequentiestabiliteit: +/-1 MHz (Max)@ Room Temp.
• Local Oscillator Frequenctie faseruis:
   -60dBc/Hz @ 1KHz (Max.); -85dBc/Hz @ 10KHz (Max.);
   -105dBc/Hz @ 100KHz (Max.)
• Ruisgetal: 0.2dB (Typ.)
• Conversieversterking: 57 ~ 61 dB
• Versterkingsverschil 26 MHz Bandbreedte: +/-0.5dB (Typ.)
• Polariteit schakelvoltage: Vertikaal: 11.0 ~ 14.0 Vdc;
                                       Horizontaal: 16.0 ~ 20.0 Vdc
• Bandschakeling: Low Band : 0 KHz;
                           High Band : 22 KHz (+/- 4KHz)
• Cross-Pol. Isolatie:  25 dB (Typ.)
• Image Rejection: 40 dB (Min.)
• Stroomverbruik: 210 mA (Typ.)
• Output Connector Type: 75 Ohms F-Female
• Output afwijking: <-60dBm
• Temperatuurbereik: -40°C ~ +65°C

Quad Mono Block LNB 4.3°, Astra1 & Astra2

lnb-gt-mdqd43
!

Quad Astra Monoblock 4.3°,
Astra1 & Astra2 LNB,
4 ontvangers.

Deze Monoblock Quad Output LNB is speciaal ontworpen voor de dual ontvangst van twee satellieten.

Dit model is ontwikkelt voor 80cm schotels en kan tot op 4 ontvangers aangesloten worden.

• Ruisgetal: 0.2dB
• Feed diameter: 23 mm + 40mm adapter



Geschikt voor High Definition transmissie.

Merk: GT-SAT





Specificatie:
• Input Frequentiebereik: Low Band: 10.7 ~ 11.7 GHz;
                                    High Band: 11.7 ~ 12.75 GHz
• Output Frequentiebereik: Low Band: 950 ~ 1950 MHz;
                                       High Band: 1100 ~ 2150 MHz
• L.O. Frequentie: Low Band: 9.75 GHz;
                           High Band: 10.60 GHz
• L.O. Frequentiestabiliteit: +/-1 MHz (Max)@ Room Temp.
• Local Oscillator Frequenctie faseruis:
   -60dBc/Hz @ 1KHz (Max.); -85dBc/Hz @ 10KHz (Max.);
   -105dBc/Hz @ 100KHz (Max.)
• Ruisgetal: 0.2dB (Typ.)
• Conversieversterking: 56 ~ 60 dB
• Versterkingsverschil 26 MHz Bandbreedte: +/-0.5dB (Typ.)
• Polariteit schakelvoltage: Vertikaal: 11.0 ~ 14.0 Vdc;
                                       Horizontaal: 16.0 ~ 20.0 Vdc;
                                       DiSEqC 1.0
• Bandschakeling: Low Band : 0 KHz;
                           High Band : 22 KHz (+/- 4KHz);
                           DiSEqC 1.0
• Cross-Pol. Isolatie:  25 dB (Typ.)
• Image Rejection: 40 dB (Min.)
• Stroomverbruik: 80 mA (Typ.)
• Output Connector Type: 75 Ohm F-Female
• Output afwijking: <-60dBm
• Temperatuurbereik: -40°C ~ +65°C

=============================================================================================================

!

LNB Multifeed Houder

sat-mfh-uni
!

Universele LNB-houder voor 2 of 3 LNB`s.
De houder is instelbaar van 3 - 9° en wordt geleverd met alle bevestigingsmaterialen.

Specificatie:
• Klemverbinding
• Diameter: 40mm
• Zwart kunststof

=============================================================================================================

!

LNB Weather Cover

sat-paraprot
!

De `paraplu` beschermt de LNB tegen regen, sneeuw, ijs en mist.

Dit voorkomt dat het beeld wegvalt terwijl u uw favoriete tv programma bekijkt,
Specificatie:
• Gemakkelijk en snel te monteren
• Afstellen LNB's hoeft niet
• Te gebruiken tot 2 LNB's (Multifeed)
• Plaats voor LBB's: 24.5cm
• UV-bestendig
