Alleen Aanloop Condensators

Motor Condensators

De onderstaande condensators zijn AANLOOP (startup) Condensatoren.
Deze condensatoren moeten (automatisch) worden losgekoppeld als de motor op gang is !!

Lees wel even het onderstaande.....

Als een condensator alleen voor aanloop condensator geschikt is, dan wordt dit specifiek door ons vermeld.
Deze condensatoren hebben ook een lagere werkspanning (250-350 Volt).

Staat op de defecte condensator bv. 250 of 350 Volt, dan kan zonder probleem een van 400-450 Volt worden geplaatst.
Staat op de defecte condensator bv. 400 of 450 Volt, dan NOOIT een condensator met een lagere spanning plaatsen.

Al deze condensatoren zijn niet polariteits gevoelig (bi-polair), ze hebben GEEN + of -
Gewoon aansluiten dus.

De bout / moer aan de onderzijde is alleen ter bevestiging van de condensator.
_________________________________________________________________

!
!

=============================================================================================================

!
Voorbeeld Model

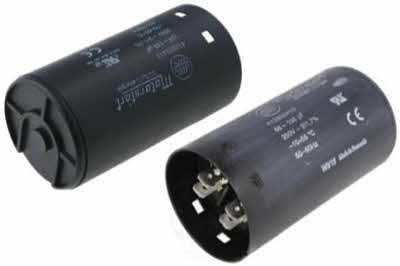

Aanloop Condensatot met AMP connectors

!

AanloopCondensator,

Capaciteit: 43uF - 156uF, ± 5%
Voltage: 330 Volt,
Condensator kunststof, beugel metaal,
Met bevestigings beugel.
(Dit zijn aanloop condensatoren, geen running condensatoren. Deze worden na
het opstarten door een relais uitgeschakeld)

Specificatie:
• Kabelschoen contacten, 6.4mm (x 0.8mm)
  Kan ook worden gesoldeerd
• Werkfrequentie: 50 - 60Hz
• Temperatuur: -10 ~ +55°C

De maten van de condensator zijn van het kunststof omhulsel

----- Condensator ----- 60uF (53 - 64uF), 330V, Ø46 x 85mm

a.333608
!

----- Condensator ----- 120uF (108 - 130uF), 330V, Ø52 x 106mm

a.f84060
!

----- Condensator ----- 140uF (130 - 156uF), 330V, Ø52 x 106mm

a.246508
!

=============================================================================================================

!
Voorbeeld Model

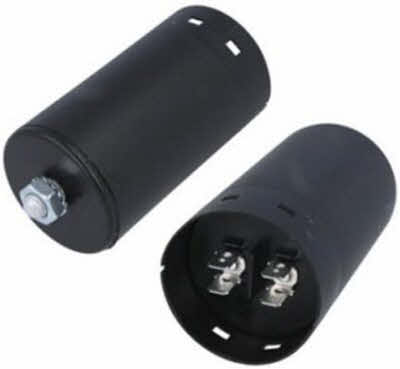

Aanloop Condensator met AMP connectors

!

Aanloop Condensator,

Capaciteit: 36uF - 227uF, ± 5%
Voltage: 250 Volt,
Geheel van kunststof,
Met bevestigings moer.
(Dit zijn aanloop condensatoren, geen running condensatoren. Deze worden na
het opstarten door een relais uitgeschakeld)

Specificatie:
• Kabelschoen contacten,
                             6.4mm (x 0.8mm)
  Kan ook worden gesoldeerd
• Werkfrequentie: 50 - 60Hz
• Temperatuur: -10 ~ +55°C

De maten van de condensator zijn van het kunststof omhulsel

----- Aanloop Condensator ----- 33uF (31 - 36uF), 250V, Ø37 x 69mm

a.h339051
!

----- Aanloop Condensator ----- 40uF (36 - 43uF), 250V, Ø37 x 69mm

m.4.12.80.3.404
!

----- Aanloop Condensator ----- 45uF (43 - 52uF), 250V, Ø37 x 69mm

a.h339046
!

----- Aanloop Condensator ----- 50uF (47 - 56uF), 250V, Ø37 x 69mm

m.4.12.80.3.406
!

----- Aanloop Condensator ----- 60uF (53 - 64uF), 250V, Ø37 x 69mm

m.4.12.80.3.418
!

----- Aanloop Condensator ----- 70uF (64 - 77uF), 250V, Ø37 x 69mm

m.4.12.80.3.427
!

----- Aanloop Condensator ----- 100uF (88 - 106uF), 250V, Ø46 x 85mm

m.4.12.80.3.410
!

----- Aanloop Condensator ----- 120uF (108 - 130uF), 250V, Ø46 x 85mm

m.4.12.80.3.411
!

----- Aanloop Condensator ----- 140uF (130 - 156uF), 250V, Ø46 x 85mm

m.4.12.80.3.420
!

----- Aanloop Condensator ----- 175uF (161 - 193uF), 250V, Ø46 x 85mm

a.h339052
!

----- Aanloop Condensator ----- 200uF (189 - 227uF), 250V, Ø46 x 85mm

m.4.12.80.3.424
!

=============================================================================================================

!
