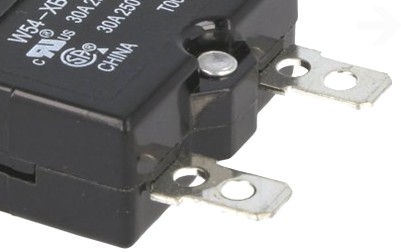

Thermische Zekering





!
!

Thermische Zekering, met Reset knop

!
Thermische Zekering met Reset knop,
250V AC,
5, 10, 15, 20, 25, 30 of 35 Ampère.

Overload   Trip Time
100%     No Trip
135%     Trip in 1 hour
200%     5.0   - 30.0 Sec.
300%     1.8   - 7.6   Sec.
400%     1.0   - 4.5   Sec
500%     0.6   - 3.0   Sec.
600%     0.4   - 2.2   Sec.
800%     0.2   - 1.2   Sec.
1000%   0.15 - 0.8   Sec.

Specificatie:

• Spanning: 230 Volt AC, 50 Volt DC
• Werk temperatuur: 0°C - 60°C
• Reset tijd: 60 Sec.
• Isolatie: 1.5kV AC
• Aansluiting: Soldeercontacten
• Boorgat: ø11.2mm
• Plaatdikte: 5 (8) mm
• Afmeting: 14,5 x 35.0 x 31.0mm

De afmeting is van het kunststof gedeelte. (b x h x diepte)

Thermische Zekering, 5A, met Reset knop

m.w54-xb1a4a10-5
!

Thermische Zekering, 10A, met Reset knop

m.w54-xb1a4a10-10
!

Thermische Zekering, 15A, met Reset knop

m.w54-xb1a4a10-15
!

Thermische Zekering, 20A, met Reset knop

m.w54-xb1a4a10-20
!

Thermische Zekering, 25A, met Reset knop

m.w54-xb1a4a10-25
!

Thermische Zekering, 30A, met Reset knop

m.w54-xb1a4a10-30
!

Thermische Zekering, 35A, met Reset knop

m.w54-xb1a4a10-35
!

=============================================================================================================

!
