Lasdoos
!
!

Mini Spatwaterdichte Lasdoos

e.143120
!

Spatwaterdichte Lasdoos met
8 zelf afdichtende ingangen,
Lichtgrijs, zacht plastic,
400 Volt.

75 x 37 x 40mm.

IP54

Specificatie:
• 8 Zelf afdichtende kabelingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

e.143010
!

Spatwaterdichte Lasdoos KA 12 met
10 zelf afdichtende ingangen,
+ 1 Bodem ingang,
Lichtgrijs, zacht plastic,
400 Volt.

80 x 80 x 39mm.

  IP54

Specificatie:
• 10 Zelf afdichtende kabelingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

e.141740
!

Spatwaterdichte Lasdoos  met
12 zelf afdichtende ingangen,
+ 4 Bodem ingangen,
Lichtgrijs, zacht plastic,
400 Volt.

100 x 100 x 42mm.

  IP55

Specificatie:
• 12 Zelf afdichtende kabelingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Lasdoos

e.143200
!

Lasdoos Q 12-L met 12 ingangen,
+ 3 Bodem ingangen,
Lichtgrijs, zacht plastic,
400 Volt.

85 x 85 x 37mm.

IP20

Specificatie:
• 12 Kabelingangen met trekontlasting,
  waarvan 7 van boven toegankelijk
• 3 Bodem ingangen
• Voor draden tot 2.5mm²
• 2 Buitenliggende bevestigings ogen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP20, voor binnen
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Mini Lasdoosje

e.143190
!

Lasdoosje Q 4-L met 4 ingangen,
Lichtgrijs, zacht plastic,
400 Volt'.

56 x 40 x 23mm.

IP20

Specificatie:
• 4 Kabelingangen
• Voor kabeldiameters van 5 tot 7mm
• 3 Buitenliggende bevestigings ogen, ook voor kabelbinders
• Klapdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP20, voor binnen
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

e.143580
!

Spatwaterdichte Lasdoos met
32 mogelijke ingangen,
11 Wartels meegeleverd,
met metalen 35mm DIN rails,
Lichtgrijs, hard plastic,
400 Volt.

254 x 180 x 90mm.

IP54

RK 4/25 L

Specificatie:
• 32 Zelf kabelingangen (breekplaten):
  -  4x M32/40
  -  4x M25/32
  - 24x M20
• 11 Zelf afdichtende wartels
  - 1x M32
  - 2x M25
  - 8x M20
• 4 Inwendige bevestigings gaten
• Deksel met 4 snelschroeven
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

m.1sl0826a00
!

Spatwaterdichte Lasdoos met
12 mogelijke ingangen,
Flexibele ingangen tot 35mm,
Lichtgrijs, hard plastic,
400 Volt.

231 x 181 x 89mm.

1SL0826A00

Specificatie:
• 12 Zelf afdichtende wartels
• 4 Inwendige bevestigings gaten
• Deksel met 4 snelschroeven
• IP55, Stofbestendig en Spatdicht
• Thermoplastic, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Spatwaterdichte Lasdoos

m.1sl0828a00
!

Spatwaterdichte Lasdoos met
10 mogelijke ingangen,
Flexibele ingangen tot 35mm,
Lichtgrijs, hard plastic,
400 Volt.

323 x 251 x 117mm.

1SL0828A00

Specificatie:
• 10 Zelf afdichtende wartels
• 4 Inwendige bevestigings gaten
• Deksel met 6 snelschroeven
• IP55, Stofbestendig en Spatdicht
• Thermoplastic, vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Kabelverbinder

sl.61626
!

Waterdichte Verbindingsmof,
Met kroonsteen 5x 1.5~2.5mm²,
Zwart, transparant.

Lang 110mm, ø28mm.

  IP68 (Ronde kabel)

Specificatie:
• Max. 230 Volt, 10 Ampère
• Voor kabeldiameters van 8 tot 14mm
• 2 Wartels, M20 en M25
• Kabelklem (kroonsteen) voor max 5 draden van 1.5~2.5mm²
• Temperatuurbestendigheid: -25° C tot +60° kort +80°
• IP68, Ondergedompeld tot 50 meter, 5 bar
• Kroonsteen kan worden verwijderd
• Geschikt voor PVC, Siliconen, Neopreen en Rubberkabels

Kabelverbinder

e.144700
!

Waterdichte Verbindingsmof 788/SKV,
Met kroonsteen 5x 1.5~2.5mm²,
Lichtgrijs, Glasvezelversterkt.

Lang 130mm, ø28mm.

  IP68 (Ronde kabel)

Specificatie:
• Max. 450 Volt, 32 Ampère
• Voor kabeldiameters van 8 tot 14mm
• 2 Wartels
• Kabelklem (kroonsteen) voor max 5 draden van 1.5~2.5mm²
• Temperatuurbestendigheid: -25° C tot +60° kort +80°
• IP68, Ondergedompeld tot 50 meter, 5 bar
• Polystrol, Vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

=============================================================================================================

!

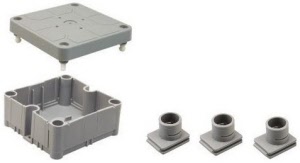

Spatwaterdichte Lasdoos

e.143410
!

Spatwaterdichte Lasdoos met 7 ingangen,
Lichtgrijs, hard plastic,
400 Volt.

90 x 90 x 44mm,

Voor Wartels zie hieronder.
IP54

Specificatie:
• Deksel met 4 schroeven
• 7 ingangen met M25 draad
• Zonder Wartels / Tules (apart meebestellen)
• Interne montagegaten
• 90 x 90 x 44mm
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Wartel voor Lasdoos

e.144850
!

Tule / Wartel voor Spatwaterdichte Lasdoos.

IP54

Specificatie:
• M25 Schroefdraad
• Voor kabeldiameters van 7 tot 14mm
• IP54, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

=============================================================================================================

!

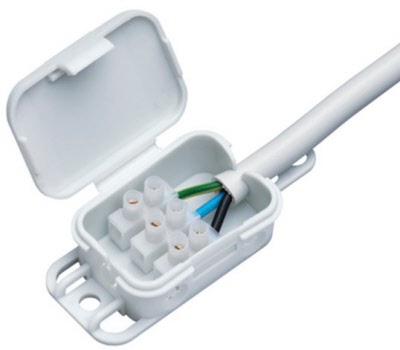

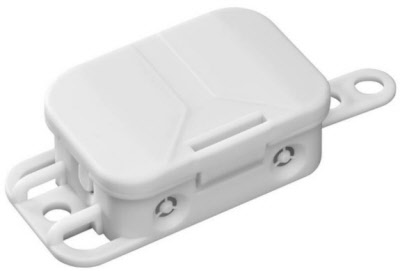

Cable Junction Box

sl.37373
!

Verbindings doosje,
Voor 4 verbindingen,
4 vaste Schroefverbinders,  1~4mm²,
Wit, zacht plastic.

Specificatie:
• Voor kabeldiameters van 1 tot 4mm²
• Max. 230 Volt - 16 Ampère
• Afmeting: 60 x 60 x 30mm
• Bedrijfstemperatuur: -5 ~ +60°C

=============================================================================================================

!

Spatwaterdichte Lasdoos, Rood

e.143195
!

Spatwaterdichte Lasdoos AP9R met
10 zelf afdichtende ingangen,
+ 2 Bodem ingangen,
Rood, zacht plastic,
400 Volt.

86 x 86 x 38mm.

  IP55

Specificatie:
• 10 Zelf afdichtende kabelingangen
• + 2 Bodem ingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• Binnenliggende bevestigingen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 3000

Spatwaterdichte Lasdoos, Groen

e.143205
!

Spatwaterdichte Lasdoos AP9R met
10 zelf afdichtende ingangen,
+ 2 Bodem ingangen,
Groen, zacht plastic,
400 Volt.

86 x 86 x 38mm.

  IP55

Specificatie:
• 10 Zelf afdichtende kabelingangen
• + 2 Bodem ingangen
• Voor kabeldiameters van 7 tot 13mm
• Voor draden tot 2.5mm²
• Binnenliggende bevestigingen
• Klikdeksel (zonder gereedschap te openen)
• Temperatuurbestendigheid: -30° C tot +80°
• IP55, Stofbestendig en Spatdicht
• Duroplast, vlamwerend tot 750 graden
• UV-bestendig, Halogeenvrij
• Ral: 6018

=============================================================================================================

!
