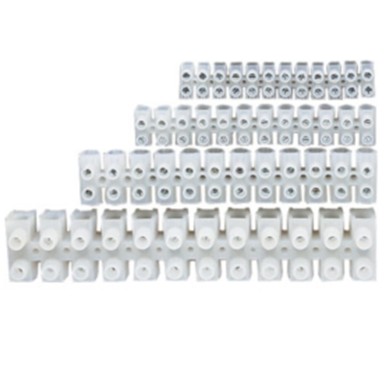

Kroonsteentjes
!
!

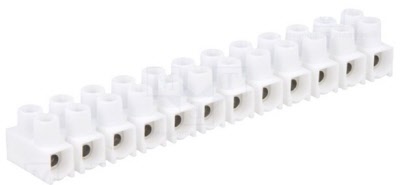

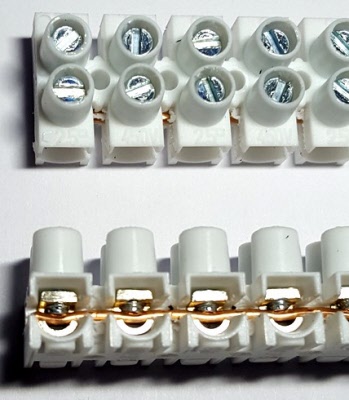

Kroonsteentjes, Wit

!

Kroonsteen of Lusterklem,
Buigzaam plastic,

Wit,
Rij van 12 klemmen,
Eenvoudig te splitsen door te draaien,
Klemmen staan open en de schroefjes kunnen er niet uit vallen.

(De bovenste is de meest gebruikelijke uitvoering)

Specificatie:
• Voor massive draad of soepele draad met
  Adereindhulzen / Pin-kabelschoentjes
• Max. 450 Volt
• Stroom / Afmeting:
   resp. -  3A  /   95 x 17 x 13mm hoog
            -  5A  /  115 x 19 x 15mm hoog
            - 10A  /  134 x 23.5 x 17.5mm hoog
            - 15A  /  175 x 25.5 x 21mm hoog
• Temperatuur: -20°C tot +80°C
• VDE / ÖVE / KEMA KEUR

Kroonsteen, Wit, 1 ~ 4mm²

e.161305
!

Kroonsteen, Wit, 1.5 ~ 6mm²

e.161315
!

Kroonsteen, Wit, 2.5 ~ 10mm²

e.161320
!

Kroonsteen, Wit, 2.5 ~ 16mm²

e.161325
!

=============================================================================================================

!

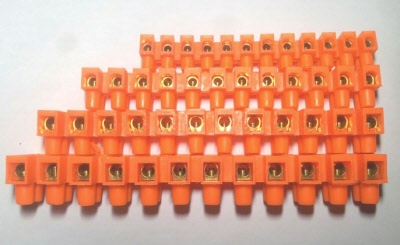

Kroonsteentjes, Oranje

!

Kroonsteen of Lusterklem,
Buigzaam plastic,

Oranje,
Rij van 12 klemmen,
Eenvoudig te splitsen door te draaien,

(De bovenste is de meest gebruikelijke uitvoering)



Specificatie:
• Voor massive draad of soepele draad met
  Adereindhulzen / Pin-kabelschoentjes
• Max. 400 Volt
• Stroom / Afmeting:
   resp. -  3A  /   93 x 17 x 13mm hoog
            -  5A /  115 x 19 x 16mm hoog
            -  10A  /  129 x 21 x 17mm hoog
            -  15A  /  138 x 23 x 19mm hoog
• Temperatuur: -20°C tot +80°C

Kroonsteen, Oranje, 0.5 ~ 2.5mm²

m.pe.4031p
!

Kroonsteen, Oranje, 1 ~ 4mm²

m.pe.4032p
!

Kroonsteen, Oranje, 1.5 ~ 6mm²

m.pe.4033p
!

Kroonsteen, Oranje, 2.5 ~ 10mm²

m.pe.4034p
!

=============================================================================================================

!

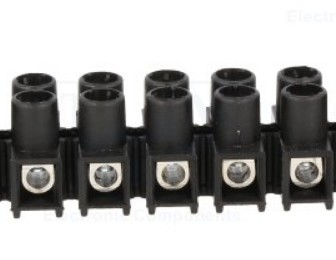

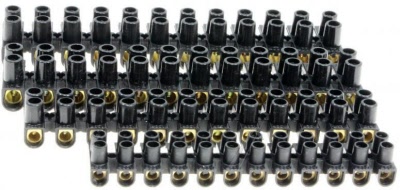

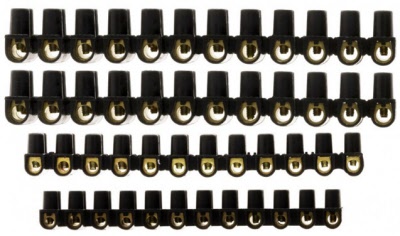

Kroonsteen, Zwart, 1 ~ 2.5mm²

m.si-210-b
!

Kroonsteen of Lusterklem,
Buigzaam plastic,

Zwart,
Rij van 12 klemmen,
Geschikt voor stromen tot 24 Ampère,
Eenvoudig te splitsen met een mes of tang.

Specificatie:
• Voor massive draad of soepele draad met
  Adereindhulzen / Pin-kabelschoentjes
• Draad diameter: 1 - 2.5mm²
• Max. 400 Volt, 24 Ampère
• Warmtebestendigheid: Max. 85°C
• Afmeting: 94 x 16 x 13.5mm hoog

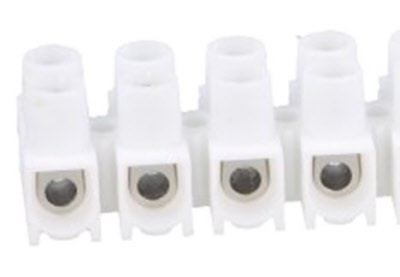

Kroonsteen, Wit, 1 ~ 2.5mm²

m.si-210
!

Kroonsteen of Lusterklem,
Buigzaam plastic,

Wit,
Rij van 12 klemmen,
Geschikt voor stromen tot 24 Ampère,
Eenvoudig te splitsen met een mes of tang.

Specificatie:
• Voor massive draad of soepele draad met
  Adereindhulzen / Pin-kabelschoentjes
• Draad diameter: 1 - 2.5mm²
• Max. 400 Volt, 24 Ampère
• Warmtebestendigheid: Max. 85°C
• Afmeting: 94 x 16 x 13.5mm hoog

=============================================================================================================

!

Kroonsteen, Zwart, 1 ~ 6mm²

el-conn044s
!

Kroonsteen of Lusterklem,
Buigzaam plastic,

Zwart,
Rij van 12 klemmen,
Geschikt voor stromen tot 5 Ampère,
Eenvoudig te splitsen met een mes of tang.

Specificatie:
• Voor massive draad of soepele draad met
  Adereindhulzen / Pin-kabelschoentjes
• Draad diameter: 1 - 6mm²
• Max. 450 Volt, 5 Ampère
• Warmtebestendigheid: Max. 85°C
• Afmeting: 117 x 20 x 15mm hoog

=============================================================================================================

!

Stekker Kroonsteen, 0.5 ~ 2.5mm²

m.eskl-0e
!

Stekkerkroonsteen,
Buigzaam plastic,
Transparant,
Rij van 12 klemmen.

Eenvoudig te splitsen met een mes of tang.

Deze ontkoppelbate terminalstrip is
van een Betere Kwaliteit.

Specificatie:
• Voor massive draad of soepele draad met
  Adereindhulzen / Pin-kabelschoentjes
• Draad diameter: 1 - 2.5mm²
• Max. 450 Volt, 6 Ampère
• Draad strippen op: 5 - 6mm
• Max. 65°C
• Afmeting: 94 x 16 x 13mm hoog
• Vastzetten met schroefjes: M2.6 (M3)

Stekker Kroonsteen, 0.5 ~ 2.5mm², *** alleen de FEMALE-kant ***

m.eskl-0e-f
!

Stekker Kroonsteen, 0.5 ~ 2.5mm², *** alleen de MALE-kant ***

m.eskl-0e-m
!

=============================================================================================================

!
Klik op het plaatje voor afmetingen

Stekker Kroonsteen, 0.5 ~ 2.5mm²

m.12-6302
!

Stekkerkroonsteen,
Hard plastic, zeer stevig,
Wit / Creme
Rij van 4 klemmen,
Geschikt voor stromen tot 24 Ampère,

De female units zijn koppelbaar.

Specificatie:
• Voor draad van 0.5 - 2.5mm²
• Max. 450 Volt, 24 Ampère
• Draad strippen op: 7mm
• Schroefklemmen
• Materiaal: Polyamide met glasfiber
• Temperatuur: -25 tot + 150°C
• Degelijke constructie

=============================================================================================================

!

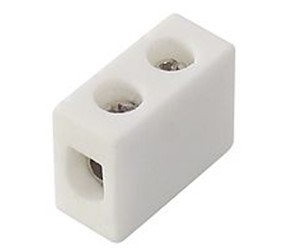

Kroonsteen Porselein, Enkelvoudig

b.206016
!

Hittebestendige Porseleinen Kroonsteen,
1-polig.



Specificatie:
• Voor draad van max 4mm²
• Max. 450 Volt, 24 Ampère
• Max. 250°C
• Afmeting: 9 x 20 x 15mm hoog

Kroonsteen Porselein, 2-voudig

sl.56321
!

Hittebestendige Porseleinen Kroonsteen,
2-polig,
Met middengat voor M4 schroef.

Specificatie:
• Voor draad van max 4mm²
• Max. 450 Volt, 24 Ampère
• Max. 250°C
• Afmeting: 22 x 18.5 x 15mm hoog

Kroonsteen Porselein, 3-voudig

e.161035
!

Hittebestendige Porseleinen Kroonsteen,
3-polig,
Met 2x middengat voor M4 schroef.

Specificatie:
• Voor draad van max 4mm²
• Max. 450 Volt, 24 Ampère
• Max. 250°C
• Afmeting: 33.5 x 18 x 15.5mm hoog

=============================================================================================================

!

Stekker Verbinding, 3-aderig

e.069600/05
!

Stekker en Contra-Stekker, 3-voudig,
0~230 Volt,
Wit,

De stekkers passen maar op één manier
in elkaar.

Specificatie:
• Max. 230 Volt / 16 Ampère
• Voor ronde kabel
• Schroef aansluiting, max. 2.5mm²
• Trekontlasting
• Bescherming: IP20 (binnen)
• Geheel afgeschermd

Stekker Verbinding, 4-aderig

m.7600-0003-04
!

Stekker en Contra-Stekker, 4-voudig
Male / Female,
Wit / Crème,

De stekkers passen maar op één manier
in elkaar.

Specificatie:
• Max. 500 Volt / 16 Ampère
• Voor ronde kabel
• Schroef aansluiting, max. 2.5mm²
• Trekontlasting, Geheel kunststof
• Afmeting: 65mm (incl. het in elkaar
  schuivend gedeelte van 18mm)
   x 38.5 x 25mm
• Bescherming: IP20 (binnen)
• Geheel afgeschermd

GST18 Stekker Verbinding, 3-aderig

e.675290/95
!

Stekker en Contra-Stekker, 3-voudig,
GST18,
Male / Female,
Wit,

De stekkers passen maar op één manier
in elkaar.

Specificatie:
• Max. 230 Volt / 20 Ampère
• Voor ronde kabel
• Schroef aansluiting, max. 2.5mm²
• Type: GST 18/3, IEC: 61535
• Trekontlasting, Geheel kunststof
• Afmeting: 70mm (incl. het in elkaar schuivend
  gedeelte van 17mm) x 28.5 x 13mm
• Bescherming: IP20 (binnen)
• Geheel afgeschermd

GST18 Stekker, 3-aderig, Male

sl.53385
!

Stekker, 3-voudig,
GST18,
Male, Zwart,

De male en female stekkers passen maar
op één manier in elkaar.

Specificatie:
• Max. 230 Volt / 16 Ampère
• Voor ronde kabel
• Schroef aansluiting, max. 2.5mm²
• Type: GST 18/3, IEC: 61535
• Trekontlasting, Geheel kunststof
• Afmeting: 70mm (incl. het in elkaar schuivend
  gedeelte van 17mm) x 28.5 x 13mm
• Bescherming: IP20 (binnen)
• Geheel afgeschermd

GST18 Contrastekker, 3-aderig, Female

sl.53384
!

Contra-Stekker, 3-voudig,
GST18,
Female, Zwart,

De male en female stekkers passen maar
op één manier in elkaar.

Specificatie:
• Max. 230 Volt / 16 Ampère
• Voor ronde kabel
• Schroef aansluiting, max. 2.5mm²
• Type: GST 18/3, IEC: 61535
• Trekontlasting, Geheel kunststof
• Afmeting: 70mm (incl. het in elkaar schuivend
  gedeelte van 17mm) x 28.5 x 13mm
• Bescherming: IP20 (binnen)
• Geheel afgeschermd

=============================================================================================================

!

Kabelverbinder, Kabelmof

e.144700
!

Waterdichte Verbindingsmof 788/SKV,
Met kroonsteen 5x 1.5~2.5mm²,
Lichtgrijs, Glasvezelversterkt.

Lang 130mm, ø28mm.

  IP68 (Ronde kabel)

Specificatie:
• Max. 450 Volt, 32 Ampère
• Voor kabeldiameters van 8 tot 14mm
• 2 Wartels
• Kabelklem (kroonsteen) voor max 5 draden van 1.5~2.5mm²
• Temperatuurbestendigheid: -25° C tot +60° kort +80°
• IP68, Ondergedompeld tot 50 meter, 5 bar
• Polystrol, Vlamwerend tot 650 graden
• UV-bestendig, Halogeenvrij
• Ral: 7035

Kabelverbinder, Kabelmof

sl.61626
!

Waterdichte Verbindingsmof,
Met kroonsteen 5x 1.5~2.5mm²,
Zwart, transparant.

Lang 110mm, ø28mm.

  IP68 (Ronde kabel)

Specificatie:
• Max. 230 Volt, 10 Ampère
• Voor kabeldiameters van 8 tot 14mm
• 2 Wartels, M20 en M25
• Kabelklem (kroonsteen) voor max 5 draden van 1.5~2.5mm²
• Temperatuurbestendigheid: -25° C tot +60° kort +80°
• IP68, Ondergedompeld tot 50 meter, 5 bar
• Kroonsteen kan worden verwijderd
• Geschikt voor PVC, Siliconen, Neopreen en Rubberkabels

=============================================================================================================

!

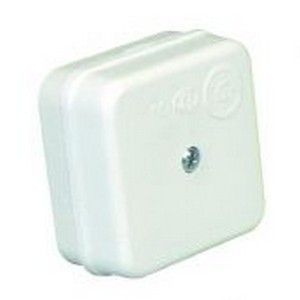

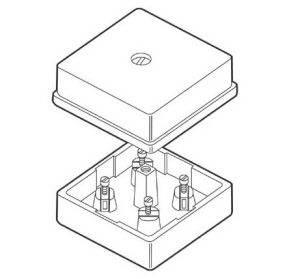

Cable Junction Box

sl.37373
!

Verbindings doosje,
Voor 4 verbindingen,
4 vaste Schroefverbinders,  1~4mm²,
Wit, zacht plastic.

Specificatie:
• Voor kabeldiameters van 1 tot 4mm²
• Max. 230 Volt - 16 Ampère
• Afmeting: 60 x 60 x 30mm
• Bedrijfstemperatuur: -5 ~ +60°C

=============================================================================================================

!
