Antenne Doos
!
!

Antenne Einddoos
cx wallbox2
!
Einddoos met een radio en TV uitgang.
Compleet met opbouwrand en afdekplaat.

Specificatie:
• Afscherming VHF: >75 dB
• Afscherming UHF: >65 dB
• Demping 5-862 MHz: 2 dB

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
!

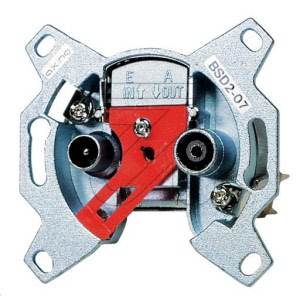

Antenne Einddoos
e.256400
!
Radio en TV Einddoos,
Retourgeschikt,
HDTV Geschikt.
 Specificatie:
• Frequentiebereik: 5-2200 MHz
• Retourgeschikt: 5-30 Mhz / 65 MHz
• Demping: 5 dB


Wordt geleverd zonder afdekplaat (e.256200)
en opbouwrand (e.256210).

Afdekplaat
e.256200
!
Afdekplaat voor Einddoos,
Spier Wit.		 Specificatie:
• 75 x 75mm
Geschikt voor: Einddoos e.256400

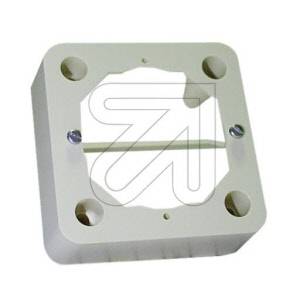

Opbouwrand
e.256210
!
Opbouwrand voor Einddoos,
Spier Wit.		 Specificatie:
• 75 x 75 x 26mm
Geschikt voor: Einddoos e.256400

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
!

Hirschmann Antenne Einddoos
rh-edc1000
!
 Radio en TV Einddoos,
Type EDC1000,
Retourgeschikt.
Deze vernieuwde einddoos is ook iets platter waardoor er meer ruimte ontstaat in de installatiedoos.
Montage filmpjes Hirschmann		 Specificatie:
• Frequentiebereik: 5-862 MHz
• Retourgeschikt: tot 75 MHz
• Demping: 1,8 dB


Wordt geleverd zonder afdekplaat (RH-AD350)
en opbouwrand (RH-AR20S).

Hirschmann Afdekplaat
rh-ad350
!
 Afdekplaat voor Hirschmann
Einddoos,
Ivoor.		 Geschikt voor: Einddoos rh-edc1000

Hirschmann Opbouwrand
rh-ar20s
!
 Opbouwrand voor Hirschmann
Einddoos,
Ivoor.		 Geschikt voor: Einddoos rh-edc1000

=============================================================================================================
!

Antenne Aansluit Doos
cx wallbox
!
Inbouw of opbouwdoos voor TV en Radio.
Te gebruiken als doorvoerdoos of als einddoos.
Compleet met opbouwrand en afdekplaat.

Specificatie:
• Afscherming VHF: >75 dB, UHF: >65 dB
• Doorvoerdemping 5-862 MHz: 2,5 dB
• Demping VHF/UHF: 10-13 dB

Bij gebruik als einddoos dient er in plaats van een uitgaande kabel een afsluitweerstand gemonteerd te worden.

Afsluit Weerstand
cx-res
!
Afsluitweerstand om de laatste rijgdoos
(CX WALLBOX) af te sluiten (75 Ohm).

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
!

Hirschmann Antenne Rijgdoos
rh-gedu10
!
 Rijgwandcontactdoos voor doorgifte radio en TV signaal.

Zowel voor op- als inbouw te gebruiken.

Geschikt voor doorgifte digitale TV.

Niet gebruiken bij systemen met interactieve TV (retoursignalen).

Montage filmpjes Hirschmann		 Specificatie:
• Frequentiegebied: 5-2400 MHz.
• Aansluitdemping: 10 dB
• Doorgangsdemping: 2.5 dB

Deze wandcontactdoos is te gebruiken in huisinstallaties waar maar één kabel verbinding voor handen is.

Wordt geleverd zonder afdekplaat (RH-AD350),
opbouwrand (RH-AR20S) en afsluitweerstand (RH-R77).

Hirschmann Antenne Rijgdoos

rh-gedu15
!
 Rijgwandcontactdoos voor doorgifte radio en TV signaal.
Zowel voor op- als inbouw te gebruiken.
Geschikt voor doorgifte digitale TV.
Niet gebruiken bij systemen met interactieve TV (retoursignalen).		 Specificatie:
• Frequentiegebied: 5-2400 MHz.
• Aansluitdemping: 15 dB
• Doorgangsdemping: 0,8 dB

Deze wandcontactdoos is te gebruiken in huisinstallaties waar maar één kabel verbinding voor handen is.

Wordt geleverd zonder afdekplaat (RH-AD350),
opbouwrand (RH-AR20S) en afsluitweerstand (RH-R77).

Hirschmann Antenne Rijgdoos
rh-gedu20
!
 Rijgwandcontactdoos voor doorgifte radio en TV signaal.
Zowel voor op- als inbouw te gebruiken.
Geschikt voor doorgifte digitale TV.
Niet gebruiken bij systemen met interactieve TV (retoursignalen).		 Specificatie:
• Frequentiegebied: 5-2400 MHz.
• Aansluitdemping: 20 dB
• Doorgangsdemping: 1 dB

Deze wandcontactdoos is te gebruiken in huisinstallaties waar maar één kabel verbinding voor handen is.

Wordt geleverd zonder afdekplaat (RH-AD350),
opbouwrand (RH-AR20S) en afsluitweerstand (RH-R77).

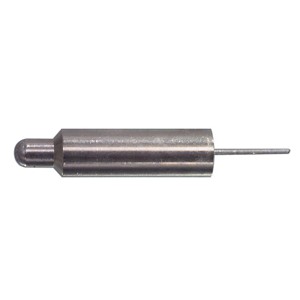

Hirschmann Afsluit Weerstand
rh-r77
!
 Afsluitweerstand tbv doos GEDU 10, 15 en 20. Deze afsluitweerstand altijd plaatsen in de laatste

GEDU wandcontactdoos in de rijgstreng om een

goede HF afscherming van het CAI systeem te krijgen.

Hirschmann Afdekplaat
rh-ad350.
!
 Afdekplaat voor Hirschmann
Rijgdoos,
Ivoor.		 Geschikt voor:
Rijgdoos rh-gedu10, rh-gedu15, rh-gedu20

Hirschmann Opbouwrand
rh-ar20s.
!
 Opbouwrand voor Hirschmann
Rijgdoos,
Ivoor.		 Geschikt voor:
Rijgdoos rh-gedu10, rh-gedu15, rh-gedu20

=============================================================================================================
!

SAT / UHF / VHF Combiner
fc-comb-sat-kn
!
Deze SAT/UHF/VHF combiner wordt gebruikt om een satellietsignaal samen te voegen met bijvoorbeeld het kabelsignaal.
Satelliet DC-power pass,
F-Connectors,
Voor Satellite en CAI installaties,
Te gebruiken in combinatie met cx-wallbox3.

Specificatie:
• In een metalen die-cast behuizing
• Frequentiebereik VHF/UHF: 5 - 860 MHz
• Frequentiebereik SAT: 950 - 2250 MHz

Werkt ook andersom

Antenne Einddoos
cx wallbox3
!
Einddoos met een radio, TV uitgang en

Satellite (F-Connector) uitgang.
Compleet met opbouwrand en afdekplaat.

Niet retourgeschikt. 		 Specificatie:
• 1 ingang, 3 uitgangen
• Afscherming VHF: >75 dB
• Afscherming UHF: >65 dB
• Demping VHF/UHF: 2,5 dB
• Demping SAT: 2 dB

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
!

Hirschmann SAT / UHF / VHF Combiner
rh-bws11
!
 Koppelfilter CAI/Satelliet.
Om signaal vanaf een satellietschotel of schakelbox te combineren met een signaal vanaf de CAI.
Uitgevoerd met F-Connectors,
Te gebruiken in combinatie met rh-eda3902f.

Specificatie:
• In een metalen die-cast behuizing
• Frequentiebereik VHF/UHF: 5 - 860 MHz
• Frequentiebereik SAT: 950 - 2250 MHz

Werkt ook andersom

Hirschmann Antenne Einddoos
rh-fs302f
!
 Einddoos met uitgangen voor FM-, TV-, en Satellietsignalen.
Type FS302F,
Retourgeschikt.
Deze vernieuwde einddoos is ook iets platter waardoor er meer ruimte ontstaat in de installatiedoos.		 Specificatie:
• Frequentiebereik: 5-862 MHz
• Retourgeschikt: tot 75 MHz
• Demping: 1,5-3 dB



Wordt geleverd zonder afdekplaat (RH-AD23) en
opbouwrand (RH-AR20S).

Hirschmann Afdekplaat
rh-ad23
!
 Afdekplaat voor Hirschmann
Einddoos,
Ivoor.

Voor satelliet is 3e gat eenvoudig uit te breken.

 Geschikt voor: Einddoos FS302F

Hirschmann Opbouwrand
rh-ar20s
!
 Opbouwrand voor Hirschmann
Einddoos,
Ivoor.		 Geschikt voor: Einddoos FS302F

=============================================================================================================
!

Signaal / Abonnee Overname Punt
rh-tras1000b
!
 Hirschmann antenne aansluit doos voor Signaal Overname Punt (SOP),
TRAS1000.
Uitgevoerd als ééngats wandcontactdoos.
Wordt compleet geleverd met opbouwrand en afdekplaat.
Galvanisch gescheiden voor SOP
(= Signaal Overname Punt),
Retourgeschikt.

Op deze TRAS1000 staat de merknaam Tratec.
Deze firma maakt dit SOP voor Hirschmann, maar omdat er patenten op deze doos rusten mag Hirschmann deze niet onder zijn eigen merknaam uitbrengen.

König RTV / Retour Kanaal Filter - Abonnee Overname Punt
ant filter10
!
Dit filter is geschikt voor gebruik als Abonnee Overname Punt en als Retourkanaalfilter.

De uitgangen zijn gescheiden in TV / Radio frequenties en de retourband voor internet en digitale televisie (5-1000MHz).
De ingangen zijn dubbel galvanisch gescheiden.

Specificatie:
• Demping FM/TV: max. 5 dB
• Demping Data: max. 4.5 dB
• Isolatieweerstand: DC500V > 100MOhm
• Dieelectrische sterkte: DC2.2KV / 1 minuut
• Uitgangen, F-Connector.

Voor verloopstekkers van F-connector naar 'reguliere' Coax-stekker.... zie onder aan deze pagina.

Antenne Muurdoos met F-Connector
cx wallbox1
!
Opbouw aansluit doos met F-Connector. Aan de binnenzijde is een Schroef verbinding.

F - Coax Verloopstekker
fc-026
!
F-connector Male naar
Coax Female



F - Coax Verloopstekker
fc-029
!
F-Connector Male naar
Coax Male
